Терморегулятор DEVI DS-8C устанавливается на открытом пространстве, непосредственно вблизи объекта обогрева: крыши или открытой площадки. Такой инновационный подход обладает рядом преимуществ: во-первых, к объекту обогрева требуется вывести только один 3-жильный силовой кабель от дифференциального автомата, расположенного в электрощите; во-вторых, нет необходимости вести контрольные кабели к датчикам температуры и влажности; в-третьих, конструкция корпуса контроллера имеет высокую степень защиты (NEMA TYPE 3R) и при правильно установленных настройках управления АОС обеспечивает сезонную работу без технического обслуживания.

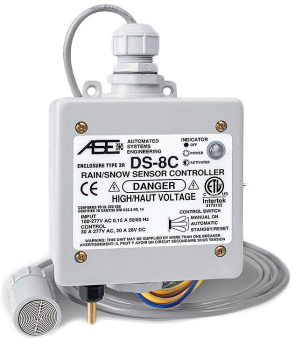

Пластиковый корпус прибора имеет внешние размеры 120мм x 178мм x 70мм и напоминает собой обычную распределительную коробку с двумя герметичными вводами. Один ввод предназначен для датчика осадков, другой – для подсоединения кабелей питания и нагрузки. Длина провода датчика осадков равна 3 м, удлинять этот контрольный провод не разрешается. Снизу из корпуса выступает датчик температуры, защищённый резиновым колпачком.
На боковой поверхности корпуса прибора расположен переключатель для ручной корректировки работы АОС. Он предназначен для проверок и других специальных действий. В положении переключателя “Автоматический” (“Automatic”) DS-8C включает/отключает нагрев в зависимости от показаний датчиков и сделанных предустановок. В положении “Ручной” (“Manual on”) происходит “Принудительное включение”, то есть силовое реле замыкается, несмотря на состояние датчиков. Установка переключателя в положение “Standby/Reset”, наоборот, является режимом “Принудительного отключения”, в котором силовое реле отключается. Для ограничения времени непрерывной работы нагревательных кабелей и предотвращения излишних расходов электроэнергии режим принудительного включения может длиться не более 40 часов, после чего прибор возвращается в автоматический режим, несмотря на то, что переключатель остается в положении “Manual on”. Время ручной работы устанавливается заранее специальной ручкой регулировки таймера. В случае если переключатель переводится в положение “Manual on” на время меньше 2 секунд, а затем вновь возвращается в положение “Automatic”, прибор будет отрабатывать команду “Manual on” в течение установленного времени задержки отключения. Это может быть использовано для оперативной очистки от снега/льда без опасности оставить систему в режиме “Manual on”. Режим “Standby/Reset” может быть по-прежнему использован для переустановки таймера задержки отключения. Имеется световой индикатор, отображающий состояние контроллера и текущий режим работы антиобледенительной системы.
DS-8C работает от сети с напряжением 200…240 В переменного тока частотой 50-60 Гц. Потребление энергии самим прибором составляет максимум 15 Вт. Управление нагрузкой осуществляется посредством силового реле, контакты которого рассчитаны на ток до 30А при напряжении 240В. При необходимости коммутации большей нагрузки можно задействовать 3 сетевые фазы и установить контактор в герметичный бокс, расположенный в непосредственной близости от терморегулятора.
Контроллер DS-8C специально спроектирован для регистрации снега и ледяного дождя. Перед началом эксплуатации устанавливаются основные параметры. Порог срабатывания по температуре может устанавливаться в пределах +(1…7)°С. Если температура наружного воздуха ниже заданного порога, датчик осадков воспринимает осадки как снег или ледяной дождь и активирует систему обогрева, если выше, то как дождь и система обогрева не активируется.
Можно также сформировать сигнал задержки отключения, что позволяет системе снеготаяния оставаться включенной на некоторое время, после того как датчик осадков перестает их фиксировать. Это нужно для того, чтобы просушить обогреваемую поверхность и уменьшить вероятность образования наледи после отключения нагрева. Таймер, формирующий эту задержку, переустанавливается каждый раз, если датчик осадков фиксирует их наличие. Таким образом, DS-8C будет продолжать работать, пока осадки фиксируются, и еще некоторый период после этого. Период «послепрогрева» можно установить в пределах от 30 до 90 минут. Выносной датчик влажности может быть смонтирован разными способами в зависимости от конкретного объекта обогрева. Необходимо, чтобы в случае начала снегопада система была быстро активирована и поддерживалась во включённом состоянии до тех пор, пока талая вода стекает в водоотводный жёлоб, а температура воздуха ниже точки замерзания. Питание датчика осуществляется от пониженного напряжения 24 В и он может работать, будучи погруженным в воду.
Силовые провода прибора, предназначенные для подключения нагрузки, не получают питания непосредственно от его внутренних цепей. Это позволяет разделить силовую цепь и цепь питания самого DS-8C, что бывает удобно при мощных нагрузках. Контроллер систем снеготаяния рассчитан на длительную работу благодаря большому ресурсу силового реле – 100 000 срабатываний.
Новый артикул терморегулятора DEVI DS-8C — 088L3045
