Настенные газовые котлы отопления мощностью 7,8-35кВт
Газовые настенные котлы отопления в нашем быту появились не очень давно. Иногда их называют мини-котельная. И действительно, в одном небольшом корпусе компактно разместились и горелка, и теплообменник, и управляющее устройство. Правда не у всех, но все-таки у большинства моделей имеются циркуляционные насосы, один или два, бак расширительный, термометр, манометр, автоматика безопасности настенного котла и еще много других составляющих, которые все вместе и являются современной котельной.
Характеристики настенных газовых котлов Теперь именно про однухконтурные и двухконтурные настенные газовые котлы. Мощность подобных устройств варьируется от 12 и до 35 кВт. Этот параметр напрямую зависит от фирмы-изготовителя и модели устройства. Соответственно и помещения, которые можно нагреть с помощью такого устройства и обеспечить горячей водой, тоже различные – начиная от 50 кв. метров и заканчивая 350 метров в квадрате.
Преимущества одноконтурных и двуконтурных настенных газовых котлов Цены настенных газовых котлов отопления очень часто раза в полтора – два меньше, чем их аналоги, предназначенные стоять на полу. Еще один несомненный плюс настенной конструкции – это очень простая сборка и установка настенного котла. И в заключение еще два плюса – компактность конструкции и возможность установить настенный котел в любом помещении, его органичное слияние с любым интерьером. При подборе котла по мощности следует ориентироваться на такое соотношение: для обогрева 10 квадратных метров жилплощади с трехметровыми потолками необходим 1 кВт. А остальное рассчитывайте сами.
Выбор настенных газовых котлов Какое устройство лучше: двухконтурный или одноконтурный настенный котел. Есть потребитель, который без лишних сомнений всегда делает выбор в пользу более дорогого варианта. Мол, чем дороже, тем лучше. Но, наверное, это не совсем верно. Здесь нужно исходить из того, нужен ли вам довесок в виде горячей воды. Если у вас дома уже есть источник кипятка или во дворе бьют термальные воды, то, конечно же, лучше остановиться на дешевом варианте и приобрести одноконтурный настенный котел. При необходимости иметь вместе с отоплением еще и горячую воду нужно определиться, а сколько этой воды вам потребуется. Двухконтурные настенные котлы проточного типа обеспечат Вас десятью-пятнадцатью литрами в минуту, нагревая её примерно до 40-60 градусов. Настенные котлы с бойлером будет готов постоянно выдать вам от 40 до 60 литров. Но такой котел несколько больше по размерам, и расходует газ для поддержания температуры воды в бойлере, а значит, немного больше придется платить при эксплуатации.
Настенные котлы с пьезорозжигом требуют от владельца много ручных операций. Включается такая система вручную, нажатием кнопки, у нее постоянно горит запальник, расходуя, пусть и понемногу, газ, при пропадании электричества включать систему нужно вручную. У настенных котлов с электророзжигом эти недостатки отсутствуют.

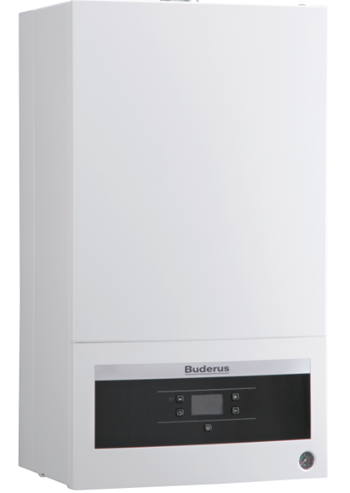

Настенные газовые двухконтурные котлы BUDERUS Logamax U072
Немецкие технологии для российских условий
Возможно ли разработать настенный котел, который подошел бы под любую систему отопления, имея при этом легкое и удобное интуитивное управление? Да. Инженеры компании Buderus разработали котел Logamax U072, который удобен и надежен во всех отношениях.
Настенные газовые котлы c закрытой камерой сгорания Buderus Logamax U072 это разумное сочетание инновационных технологий, дизайна и надежности. Котлы разработаны специально для Российских условий эксплуатации. Благодаря новой системе управления при помощи протокола Open Therm стало возможно создавать систему отопления под любые личные потребности.
- Диапазон мощности котлов 12, 18 и 24, 35 кВт идеально подойдет как для частного дома, так и для квартиры.
- Вертикальные соединения для подводки труб к котлу обеспечивают максимально удобный монтаж котла
- Бесперебойная работа даже при перепадах давления воды и газа
Преимущества котла - Компактность и небольшой вес
- Неприхотливость к перепадам напряжения
- Устойчивость работы при перепадах давления газа
- Модулируемый вентилятор
- Защищенность от замерзания
- Адаптирован к российским условиям
- Обогрев больших площадей (110-240 м2)
- Низкий уровень шума < 36 dBA
- Электронное зажигание
- Контроль пламени при помощи ионизационного электрода
- Индикация кодов ошибок на LCD-дисплее
Срок гарантии завода-изготовителя 24 месяца с даты ввода оборудования в эксплуатацию, но не более 27 месяцев с даты отгрузки оборудования со склада.
|
Технические
данные
|
Единица
измерения
|
U072-18K
|
U072-24K
|
|
Природный
газ
|
Сжиженный
газ
|
Природный
газ
|
Сжиженный
газ
|
|
Макс. номинальная
теплопроизводительность (Pмакс) 80/60 °C
|
кВт
|
18
|
18
|
24
|
24
|
|
Макс. номинальная тепловая нагрузка
(Qмакс) отопления
|
кВт
|
20
|
20
|
26,7
|
26,7
|
|
Минимальная номинальная
теплопроизводительность (Pmin) 53/47 °C
|
кВт
|
5,4
|
5,4
|
7,2
|
7,2
|
|
Мин. номинальная тепловая нагрузка
(Qmin) отопления
|
кВт
|
6
|
6
|
8
|
8
|
|
Макс. номинальная
теплопроизводительность (PnW) ГВС
|
кВт
|
18
|
18
|
24
|
24
|
|
Макс. номинальная тепловая нагрузка
(QnW) ГВС
|
кВт
|
20
|
20
|
26,7
|
26,7
|
|
Объем подачи газа
|
|
Природный газ H (Hi(15 °C) = 9,5
кВтч/м3)
|
м3/ч
|
2,1
|
–
|
2,8
|
–
|
|
Сжиженный газ (Hi = 12,9 кВтч/кг)
|
кг/ч
|
–
|
1,5
|
–
|
2
|
|
Допустимое давление подаваемого газа
|
|
Природный газ H
|
мбар
|
10,5 - 16
|
–
|
10,5 - 16
|
–
|
|
Сжиженный газ
|
мбар
|
–
|
25 - 35
|
–
|
25 - 35
|
|
Расширительный бак
|
|
Предварительное давление
|
бар
|
0,5
|
0,5
|
0,5
|
0,5
|
|
Общая емкость
|
л
|
8
|
8
|
8
|
8
|
|
Горячая вода (U072-18K/24K)
|
|
Максимальный расход горячей воды
|
л/мин
|
6
|
6
|
8
|
8
|
|
Уд. расход ΔT = 50 K
|
л/мин
|
5,1
|
5,1
|
6,8
|
6,8
|
|
Уд. расход ΔT = 30 K
|
л/мин
|
8,6
|
8,6
|
11,4
|
11,4
|
|
Температура на выходе
|
°C
|
40 – 60
|
40 – 60
|
40 – 60
|
40 – 60
|
|
Максимальное допустимое давление горячей
воды
|
бар
|
10
|
10
|
10
|
10
|
|
Минимальное давление потока
|
бар
|
0,3
|
0,3
|
0,3
|
0,3
|
|
Класс комфортности горячей воды в
соответствии с EN 13203
|
|
2
|
2
|
2
|
2
|
|
Параметры дымовых газов
|
|
Температура дымовых газов 80/60 °C
макс. при ном. теплопроизв.
|
°C
|
145
|
145
|
142
|
147
|
|
Температура дымовых газов 80/60 °C
мин. при ном. теплопроизв.
|
°C
|
73
|
73
|
63
|
64
|
|
Весовой поток дымовых газов макс. при
ном. теплопроизв.
|
г/с
|
13,6
|
13,5
|
16,6
|
16,8
|
|
Весовой поток дымовых газов мин. при
ном. теплопроизв.
|
г/с
|
10,3
|
10,4
|
13,7
|
13
|
|
CO2 при макс. номинальной
теплопроизводительности
|
%
|
5,5 – 6,0
|
5,6 – 7,0
|
6,1 – 6,6
|
7,1 – 7,6
|
|
CO2 при мин. номинальной
теплопроизводительности
|
%
|
2,0 – 2,5
|
2,3 – 2,8
|
2,1 – 2,6
|
2,1 – 2,6
|
|
Содержание NOx
|
мг/кВтч
|
132
|
132
|
132
|
132
|
|
Класс NOx
|
|
3
|
3
|
3
|
3
|
|
Подключение к системе отвода дымовых
газов
|
|
60/100
|
60/100
|
60/100
|
60/100
|
|
Общие характеристики
|
|
Напряжение
|
Перем т.
... В
|
230
|
230
|
230
|
230
|
|
Частота
|
Гц
|
50
|
50
|
50
|
50
|
|
Максимальная потребляемая мощность
(режим отопления)
|
Вт
|
<130
|
<130
|
<150
|
<150
|
|
Потребляемая мощность в режиме ожидания
|
Вт
|
2
|
2
|
2
|
2
|
|
Уровень звукового давления
|
≤ дB (A)
|
≤ 38
|
≤ 38
|
≤ 38
|
≤ 38
|
|
Класс защиты
|
IP
|
X4D
|
X4D
|
X4D
|
X4D
|
|
Максимальная температура подающей линии
|
°C
|
40 – 82
|
40 – 82
|
40 – 82
|
40 – 82
|
|
Максимально допустимое рабочее давление
(PMS), отопление
|
бар
|
3
|
3
|
3
|
3
|
|
Допустимая температура окружающей среды
|
°C
|
0 – 50
|
0 – 50
|
0 – 50
|
0 – 50
|
|
Номинальная емкость котлового контура
|
л
|
1,6
|
1,6
|
1,6
|
1,6
|
|
Вес (без упаковки)
|
кг
|
32
|
32
|
34
|
34
|
|
Габариты B x H x T
|
мм
|
400x700x299
|
400x700x299
|
400x700x299
|
400x700x299
|

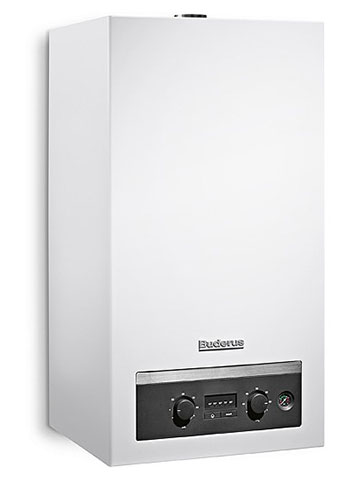

Настенные газовые двухконтурные котлы BUDERUS Logamax U042/U044
Комбинированные настенные газовые котлы мощностью 24 кВт с открытой камерой сгорания. Широкий диапазон модулирования при приготовлении горячей воды и при отоплении от 8,9 до 24 кВт. Высокий коэффициент полезного действия 90-92%. Быстрый и простой монтаж и техническое обслуживание благодаря безопасной конструкции узлов. Высокий комфорт при приготовлении горячей воды: быстрая адаптация к требуемому количеству горячей воды заданной температуры при помощи встроенной турбины
Настенные газовые котлы с открытой камерой сгорания Buderus Logamax U044 это достаточно простые и надежные настенные котлы с набором только самых необходимых функций, использующие в своей конструкции проверенные временем технические решения. Эти котлы имеют простое и интуитивное управление доступное всем.Logamax U044 могут использоваться как в частных домах, так и в квартирах. Газовые котлы Logamax U044 — это безопасно, надежно и долговечно.
Нагреватели Logamax U042/U044 имеют очень скромные габаритные размеры (740 x 400 x 360 мм) и не требуют много места для размещения. Но и с наименьшими размерами, они обеспечивают высокий уровень теплоотдачи и удобства, — и это совершенно незаметно, благодаря очень тихой работе встроенного вентилятора. Производительность говорит сама за себя. При незаметной работе LogamaxU042/U044, объемы работ колоссальны. Газовые котлы LogamaxU042/U044 — это безопасно, надежно и долговечно. Все включено. Благодаря управлению мощностью горелки с помощью«турбинки» в контуре горячего водоснабжения, скорость вращения которой, зависит от потребляемого в настоящий момент времени количества горячей воды, с котлами LogamaxU042/U044 температура горячей воды всегда будет постоянной. Широкий диапазон колебаний температуры горячей воды с отклонениями ГВС от нормы теперь в далеком прошлом. Возможность установки с гелиосистемами, например солнечными коллекторами, позволяет не только с пользой для себя использовать практически неиссякаемую солнечную энергию, но также и не наносить вред окружающей среде и сэкономить свои средства.
Экологически чистый режим работы - Высочайшее качество исполнения подтверждено Европейской маркировкой CE.
- Выбросы вредных веществ: NOx - класс 2
Простое и удобное управление газовыми котлами Logamax U044 - Индикация ошибок на LED-дисплее. Жесткий приоритет приготовления горячей воды
- Высокий комфорт при приготовлении горячей воды: быстрая адаптация к требуемому количеству горячей воды заданной температуры при помощи встроенной турбины
- Интегрированная защита от замерзания
- Специальная косынка для трубок датчика обратной тяги позволяет избегать отключений котла в зимний период
- Антиблокировочная система насосов
- Возможна перенастройка с природного на сжиженный газ.
Преимущества Logamax U042 и Logamax U044:
- Электронное зажигание
- Контроль пламени при помощи ионизационного электрода
- Широкий диапазон модулирования при приготовлении горячей воды и при отоплении (8,9 - 24 кВт)
- Жесткий приоритет приготовления горячей воды
- Высокий комфорт при приготовлении горячей воды: быстрая адаптация к требуемому количеству горячей воды заданной температуры при помощи встроенной турбины
- Интегрированная защита от замерзания
- Специальная косынка для трубок датчика обратной тяги позволяет избегать отключений котла в зимний период
- Антиблокировочная система насосов.
Срок гарантии завода-изготовителя 24 месяца с даты ввода оборудования в эксплуатацию, но не более 27 месяцев с даты отгрузки оборудования со склада.
|
Технические характеристики
|
U042K
|
U044K
|
|
Минимальная
/ максимальная теплопроизводительность
|
8,9 - 24
|
7-24
|
|
Тепловая
мощность сжигания
|
Полная
нагрузка
|
кВт
|
26,7
|
26,7
|
|
Частичная
нагрузка
|
кВт
|
10,2
|
8,2
|
|
Давление расширительного бака
|
бар
|
0,5
|
0,5
|
|
Обьем расширительного бака
|
л
|
8
|
8
|
|
Расход горячей воды пр разнице
температур на входе и выходе 35 ºC
|
л/мин
|
10
|
10
|
|
Диапазон температуры ГВС на выходе
|
ºC
|
40-60
|
40-60
|
|
Минимальное давление в контуре ГВС для
максимального расхода воды
|
бар
|
1
|
1
|
|
Максимальное / минимальное давление в
контуре ГВС
|
бар
|
0,25-10,0
|
0,25-10,0
|
|
Температура дымовых газов
|
Полная
нагрузка
|
ºC
|
136
|
116
|
|
Частичная
нагрузка
|
ºC
|
89
|
87
|
|
Содержание СО2
|
Полная
нагрузка
|
%
|
6,9
|
5,3 - 5,5
|
|
Частичная
нагрузка
|
%
|
2,2
|
1,6 - 1,9
|
|
Класс Nox
|
|
3
|
2
|
|
Подключение дымохода
|
мм
|
60/100
|
130
|
|
Электрическая потребляемая мощность
|
Вт
|
130
|
100
|
|
Максимальное / минимальное давление в
отопительном контуре
|
бар
|
0,5-3,0
|
0,5-3,0
|
|
Высота х Ширина х Глубина
|
мм
|
740х400х360
|
740х400х360
|
|
Вес с упаковкой
|
кг
|
37,9
|
40
|
|
Подключения:
|
|
Подающий и обратный контур отопления
¾"
|
|
Холодное и горячее водоснабжение ½"
|
|
Газопровод ¾"
|

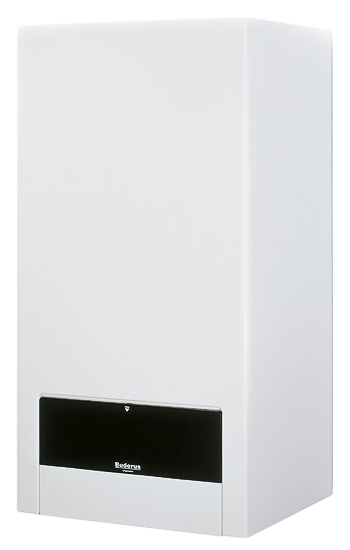

Настенные газовые двухконтурные котлы BUDERUS U052K/U054K
 Настенные котлы Logamax U052 и U054, работающие на природном газе, используют технологию, проверенную сотни тысяч раз,– это именно то качество, которое Вы вправе ожидать от компании Buderus. В качестве одного из крупнейших европейских поставщиков мы придаем большое значение качеству. Оборудование полностью совместимо с новейшими блоками управления компании Buderus (RC100, RC200, RC300) и вспомогательными модулями (MM100, SM100 и т.д.). Оно может работать в режиме с постоянной температурой теплоносителя или в погодозависимом режиме.
Диапазон мощности котлов 7,8 - 28 кВт.
Применение
Двухконтурные газовые котлы Logamax U054 с открытой камерой сгорания и Logamax U052 с закрытой камерой сгорания предназначены для обогрева и горячего водоснабжения загородных домов и других жилых помещений площадью до 300 кв м.
Экологически чистый режим работы Настенные котлы оснащены низкоэмиссионной атмосферной газовой горелкой с полным предварительным смешиванием, которая работает тихо и с минимальным количеством вредных выбросов (NOx до 137 мг/кВтч) в атмосферу.
Простое и удобное управление - Два поворотных переключателя в качестве органов управления, не требующие пояснения символы и температурный дисплей
- Регулирующие функции, согласованные с гидравликой установки.
- Свободный выбор места установки системы управления на этаже.
Быстрый монтаж, пуск в эксплуатацию и техническое обслуживание - Быстрый и простой монтаж благодаря безопасной конструкции узлов
- Большой выбор комплектующих для вентиляционных каналов и дымоходов
Современный газовый настенный котел - Битермический теплообменник котла, изготовленный из высококачественной меди, способен обеспечить несколько точек водоразбора одновременно.
- Котел предназначен для работы в системе отопления с давлением до 3 бар, превышение которого не допускает предохранительный клапан. Есть возможность применения антифриза.
- Широкий диапазон модулирования производительности горелки в интервале от 33 до 100 % (7,8 – 24 кВт).
- Электронное зажигание.
- Расход горячей воды при ΔТ=35°C до 12,5 л/мин.
- Возможно применение комплекта перенастройки газового котла с природного на сжиженный газ типа Пропан-Бутан.
- Системы управления котла позволяют обеспечить подачу котловой воды в 4 независимые отопительные контура, включая систему «теплый пол» с обязательным подключением смесительного клапана для поддержания необходимой температуры в линии подающей магистрали.
- Возможна эксплуатация в погодозависимом режиме, регулирование модулированной горелки по наружной или комнатной температуре.
- Встроенный мембранный расширительный бак объемом 8 л компенсирует температурные расширения теплоносителя при нагреве.
- Высокий коэффициент полезного действия от 90 до 92%.
- Высочайшее качество исполнения подтверждено Европейской маркировкой CE.
Срок гарантии завода-изготовителя 24 месяца с даты ввода оборудования в эксплуатацию, но не более 27 месяцев с даты отгрузки оборудования со склада.
|
Технические
характеристики
|
U052 - 24 К
|
U052 - 24 К
|
U052 - 28 К
|
U052 - 28 К
|
U054 - 24 К
|
U054 - 24 К
|
|
Природный
газ
|
Сжиж. Газ
|
Природный
газ
|
Сжиж. Газ
|
Природный
газ
|
Сжиж. Газ
|
|
Мощность
|
|
Максимальная номинальная тепловая
мощность
|
кВт
|
24
|
24
|
27
|
28
|
24
|
22,8
|
|
Минимальная номинальная тепловая
мощность
|
кВт
|
9,8
|
8,9
|
9,8
|
9,1
|
7,8
|
7,8
|
|
Объем подачи газов
|
|
Природный газ Н (H is = 9,5 кВт ч / м³)
|
м³ / ч
|
2,63
|
|
2,98
|
-
|
2,92
|
-
|
|
Сжиженный газ H(Hi = 12,9 кВт ч / кг)
|
кг / ч
|
1,94
|
2,36
|
|
2,01
|
|
Допустимое давление подаваемого газа
|
|
|
|
Природный газ Н
|
мбар
|
13
|
|
13
|
-
|
13/20
|
-
|
|
Сжиженный газ
|
мбар
|
28-30/37
|
28-30/37
|
-
|
28-30/37
|
|
Расширительный бак
|
|
Предварительное давление
|
бар
|
0,5
|
|
Объщая ёмкость
|
л
|
8
|
|
Горячая вода
|
|
Макс. Объём горячей воды при 60 ºC
(температура на входе 10 ºC)
|
л / мин
|
7
|
8
|
-
|
|
Температура на выходе
|
ºC
|
40 - 60
|
|
Макс. Допустимое давление горячей воды
|
бар
|
10
|
|
Минимальное давление потока
|
бар
|
0,25
|
-
|
|
Удельный расход в соответствии с EN 625
|
л / мин
|
11,4
|
12,5
|
11,4
|
|
Характеристики отходящего газа
|
|
Температура отходящего газа при макс.
Номинальный тепловой нагрузке
|
ºC
|
123
|
112
|
143
|
144
|
124
|
118
|
|
Температура отходящего газа при мин.
Номинальный тепловой нагрузке
|
ºC
|
9
|
86
|
114
|
89
|
82
|
87
|
|
Скорость потока отходящего газа при
макс. Номинальной тепловой мощности
|
г / с
|
15,4 - 16,3
|
15,5 - 16,6
|
18,6
|
18,5 - 18,9
|
21
|
20,2 - 20,7
|
|
Скорость потока отходящего газа при мин.
Номинальной тепловой мощности
|
г / с
|
16,4
|
14,7 - 15,1
|
14,8
|
17,3 - 17,7
|
-
|
|
Подключение дымохода
|
|
Ø 60/100 -
Ø 80/80
|
|
СО 2 при макс. Номинальной тепловой
нагрузке
|
%
|
6,4 - 6,8
|
7,5 - 7,9
|
6,4 - 6,8
|
7,6 - 8,0
|
5,1
|
5,8
|
|
Общие характеристики
|
|
Напряжение / Частота
|
В / Гц
|
230 / 50
|
|
Макс. Потребляемая мощность
|
Вт
|
155
|
100
|
|
Класс защиты
|
IP
|
Х4D
|
|
Макс. Допустимое рабочее давление
(отопление)
|
бар
|
3.0
|
|
Вес (без упаковки)
|
кг
|
40
|
41,5
|
37,5
|
|
