Газовые конденсационные котлы – Baxi

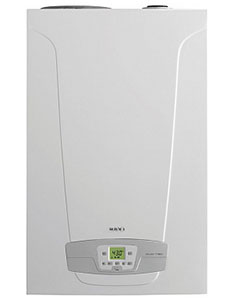

BAXI серии NUVOLA Duo-tec
 В моделях серии NUVOLA Duo-tec+ заложена способность котла адаптироваться под тип и качество газа, параметры дымохода, дымоход и другие условия. Благодаря встроенному 45-литровому бойлеру из нержавеющей стали, котлы данной серии незаменимы там, где требуется большой расход воды. Котлы серии NUVOLA Duo-tec+ оснащены современной горелкой с полным предварительным смешением газо-воздушной смеси и работают с коэффициентом модуляции мощности 1:7.
ГАЗОВАЯ СИСТЕМА - Система адаптивного контроля горения;
- Коэффициент модуляции мощности —1:7;
- Сохраняют номинальную мощность при падении входного давления газа до 5 мбар;
- Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
- Пониженное содержание СО и NOx;
- Горелка из нержавеющей стали AISI 31 6L с предварительным смешением газа и воздуха;
- Возможна перенастройка для работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА - Энергосберегающий двухскоростной циркуляционный насос с электронным управлением и встроенным автоматическим воздухоотводчиком;
- Первичный теплообменник из нержавеющей стали AISI 316L;
- Накопительный бойлер из нержавеющей стали AISI 316L емкостью 45 л, магниевый анод;
- Электрический трехходовой клапан с мотором;
- Автоматический байпас;
- Постциркуляция насоса;
- Фильтр на входе холодной воды.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ - Новая панель управления с широким дисплеем;
- Два датчика температуры отопления на подаче и на обратке;
- Самоадаптация погодозависимой автоматики;
- Диапазон регулирования температуры в системе отопления 25—80°С;
- Встроенная погодозависимая автоматика;
- Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
- Цифровая индикация температуры и давления;
- Возможность управления разнотемпературными зональными системами.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ
- Электронный манометр — срабатывает при падении давления воды в 2 этапа: предупреждение и блокировка (0,5 бар);
- Электронная система самодиагностики и запоминание последних ошибок в работе;
- Ионизационный контроль пламени;
- Системы защиты от блокировки насоса и трехходового клапана;
- Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
- Контроль безопасного удаления продуктов сгорания при помощи датчика NTC;
- Предохранительный клапан в контуре отопления (3 атм.);
- Система защиты от замерзания в контурах отопления и ГВС.
|
Технические
характеристики
|
ОТОПЛЕНИЕ И
ГОРЯЧАЯ ВОДА
|
|
NUVOLA
Duo-tec 16
|
NUVOLA
Duo-tec 24
|
NUVOLA
Duo-tec 33
|
|
Макс.
полезная тепловая мощность по ГВС
|
кВт
|
16
|
24
|
33
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 80/60°С
|
кВт
|
12
|
20
|
28
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 50/30°С
|
кВт
|
13,1
|
21,8
|
30,6
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 80/60°С
|
кВт
|
2,2
|
3,4
|
4,7
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 50/30°С
|
кВт
|
2,4
|
3,7
|
5,1
|
|
Макс. потребляемая тепловая мощность по
ГВС
|
кВт
|
16,5
|
24,7
|
34
|
|
Макс. потребляемая тепловая мощность по
отоплению
|
кВт
|
12,4
|
20,6
|
28,9
|
|
Мин. потребляемая тепловая мощность
|
кВт
|
2,3
|
3,5
|
5,7
|
|
Макс. расход природного/сжиженного газа
|
м3/ч (кг/ч)
|
1.74 (1.28)
|
2,61 (1,92)
|
3,6 (2,64)
|
|
Производительность (КПД): в режиме
80/60°С
|
%
|
97,8
|
97,7
|
97,7
|
|
Производительность (КПД): в режиме
50/30°С
|
%
|
105,8
|
105,8
|
105,8
|
|
Макс. производительность (КПД) при
нагрузке 30%
|
%
|
107,8
|
107,6
|
107,7
|
|
Емкость/давление заполнения расшир. бака
|
л/бар
|
7,5/0,8
|
7,5/0,8
|
7,5/0,8
|
|
Диапазон регулирования темп. в контуре
ГВС
|
°С
|
35—60
|
35—60
|
35—60
|
|
Производительность горячей воды при
Δt=25°С
|
л/мин
|
9,2
|
13,8
|
18,9
|
|
Производительность горячей воды при
Δt=35°С
|
л/мин
|
6,6
|
9,8
|
13,5
|
|
Производительность горячей воды за
первые 30 мин при Δt=30°С
|
л/30мин
|
275
|
385
|
500
|
|
Мин. расход воды в контуре ГВС
|
л/мин
|
2
|
2
|
2
|
|
Макс./мин. давление в контуре ГВС
|
бар
|
8/0,15
|
8/0,15
|
8/0,15
|
|
Диаметр дымоотвод. труб
(коакс./раздельных)
|
мм
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
|
Макс. длина дымоотвод. труб
(коакс./раздельных)
|
м
|
10/80
|
10/80
|
10/80
|
|
Номинальное входное давление природного
газа
|
мбар
|
5—20
|
5—20
|
5—20
|
|
Электрическая мощность/напряжение
|
Вт/В
|
112/230
|
102/230
|
133/230
|
|
Габаритные размеры: высота
|
мм
|
950
|
950
|
950
|
|
Габаритные размеры: ширина
|
мм
|
600
|
600
|
600
|
|
Габаритные размеры: глубина
|
мм
|
466
|
466
|
466
|
|
Вес НЕТТО/БРУТТО
|
кг
|
62/65
|
62/65
|
67,5/70,5
|
|
Упаковочные размеры
|
см
|
111x67x52
|
111x67x52
|
111x67x52
|

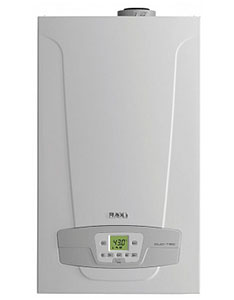

BAXI серии LUNA Duo-tec
 В моделях серии LUNA Duo-tec+ заложена способность котла адаптироваться под тип и качество газа, параметры дымохода, дымоход и другие условия. Все модели оснащены встроенным двухскоростным насосом, который управляется электроникой котла и подстраивается под систему отопления, обеспечивая оптимальный температурный режим и экономию электроэнергии. Котлы серии LUNA Duo-tec+ оснащены современной горелкой с полным предварительным смешением газо-воздушной смеси и работают с коэффициентом модуляции мощности 1:7.
ГАЗОВАЯ СИСТЕМА - Система адаптивного контроля горения;
- Коэффициент модуляции мощности — 1:7;
- Сохраняют номинальную мощность при падении входного давления газа до 5 мбар;
- Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
- Пониженное содержание СО и NOx;
- Горелка из нержавеющей стали AISI 316L с предварительным смешением газа и воздуха;
- Возможна перенастройка для работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА - Энергосберегающий двухскоростной циркуляционный насос с электронным управлением и встроенным автоматическим воздухоотводчиком;
- Первичный теплообменник из нержавеющей стали AISI 316L;
- Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
- Автоматический байпас;
- Постциркуляция насоса;
- Фильтр на входе холодной воды;
- Встроенный электрический трехходовой клапан (в том числе в одноконтурных моделях).
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ - Новая панель управления с широким дисплеем;
- Два датчика температуры отопления на подаче и на обратке;
- Самоадаптация погодозависимой автоматики;
- Диапазон регулирования температуры в системе отопления 25—80°С;
- Встроенная погодозависимая автоматика;
- Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
- Цифровая индикация температуры и давления;
- Возможность управления разнотемпературными зональными системами.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ - Электронный манометр - срабатывает при падении давления воды в 2 этапа: предупреждение и блокировка (0,5 бар);
- Электронная система самодиагностики и запоминание последних ошибок в работе;
- Ионизационный контроль пламени;
- Системы защиты от блокировки насоса и трехходового клапана;
- Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
- Контроль безопасного удаления продуктов сгорания при помощи датчика NTC;
- Предохранительный клапан в контуре отопления (3 атм.);
- Система защиты от замерзания в контурах отопления и ГВС.
|
Технические
характеристики
|
ТОЛЬКО
ОТОПЛЕНИЕ
|
ОТОПЛЕНИЕ И
ГОРЯЧАЯ ВОДА
|
|
LUNA
Duo-tec 1.12
|
LUNA
Duo-tec 1.24
|
LUNA
Duo-tec 1.28
|
LUNA
Duo-tec 24
|
LUNA
Duo-tec 28
|
LUNA
Duo-tec 33
|
LUNA
Duo-tec 40
|
|
Макс.
полезная тепловая мощность по ГВС
|
кВт
|
-
|
-
|
-
|
24
|
28
|
33
|
40
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 80/60°С
|
кВт
|
12
|
24
|
28
|
20
|
24
|
28
|
32
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 50/30°С
|
кВт
|
13,1
|
26,1
|
30,5
|
21,8
|
26,1
|
30,6
|
34,9
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 80/60°С
|
кВт
|
2
|
3,4
|
4
|
3,4
|
3,8
|
4,7
|
5,7
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 50/30°С
|
кВт
|
2,2
|
3,7
|
4,3
|
3,7
|
4,1
|
5,1
|
6,3
|
|
Макс. потребляемая тепловая мощность по
ГВС
|
кВт
|
-
|
-
|
-
|
24,7
|
28,9
|
34
|
41,2
|
|
Макс. потребляемая тепловая мощность по
отоплению
|
кВт
|
12,4
|
24,7
|
28,9
|
20,6
|
24,7
|
28,9
|
33
|
|
Мин. потребляемая тепловая мощность
|
кВт
|
2,1
|
4,1
|
4,8
|
4,1
|
4,8
|
5,7
|
5,9
|
|
Макс. расход природного/сжиженного газа
|
м3/ч (кг/ч)
|
1,31 (0,96)
|
2,61 (1,92)
|
3,06 (2,25)
|
2,61 (1,92)
|
3,06
(2,25)
|
3,60
(2,64)
|
4,36 (3,20)
|
|
Производительность (КПД): в режиме
75/60°С
|
%
|
97,6
|
97,6
|
97,6
|
97,6
|
97,6
|
97,6
|
97,6
|
|
Производительность (КПД): в режиме
50/30°С
|
%
|
107,5
|
107,5
|
107,3
|
107,5
|
107,5
|
107,3
|
105,8
|
|
Макс. производительность (КПД) при
нагрузке 30%
|
%
|
107,8
|
107,6
|
107,6
|
107,6
|
107,6
|
107,7
|
107,6
|
|
Емкость/давление заполнения расшир. бака
|
л/бар
|
8/0,8
|
8/0,8
|
10/0,8
|
8/0,8
|
8/0,8
|
10/0,8
|
10/0,8
|
|
Диапазон регулирования темп. в контуре
ГВС
|
°С
|
-
|
-
|
-
|
35—60
|
35—60
|
35—60
|
35—60
|
|
Производительность горячей воды при
Δt=25°С
|
л/мин
|
-
|
-
|
-
|
13,8
|
16,1
|
18,9
|
22,9
|
|
Производительность горячей воды при
Δt=35°С
|
л/мин
|
-
|
-
|
-
|
9,8
|
11,5
|
13,5
|
16,4
|
|
Мин. расход воды в контуре ГВС
|
л/мин
|
-
|
-
|
-
|
2
|
2
|
2
|
2
|
|
Макс./мин. давление в контуре ГВС
|
бар
|
-
|
-
|
-
|
8/0,15
|
8/0,15
|
8/0,15
|
8/0,15
|
|
Диаметр дымоотвод. труб
(коакс./раздельных)
|
мм
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
|
Макс. длина дымоотвод. труб
(коакс./раздельных)
|
м
|
10/80
|
10/80
|
10/80
|
10/80
|
10/80
|
10/80
|
10/80
|
|
Номинальное входное давление природного
газа
|
мбар
|
13—20
|
13—20
|
13—20
|
13—20
|
13—20
|
13—20
|
13—20
|
|
Электрическая мощность/напряжение
|
Вт/В
|
105/230
|
120/230
|
135/230
|
120/230
|
130/230
|
135/230
|
142/230
|
|
Габаритные размеры: высота
|
мм
|
763
|
763
|
763
|
763
|
763
|
763
|
763
|
|
Габаритные размеры: ширина
|
мм
|
450
|
450
|
450
|
450
|
450
|
450
|
450
|
|
Габаритные размеры: глубина
|
мм
|
345
|
345
|
345
|
345
|
345
|
345
|
345
|
|
Вес НЕТТО/БРУТТО
|
кг
|
34,5/37,5
|
34,5/37,5
|
36/39
|
38,5/41,5
|
38,5/41,5
|
39,5/42,5
|
41/44
|
|
Упаковочные размеры
|
см
|
90x39x54
|
90x39x54
|
90x39x54
|
90x39x54
|
90x39x54
|
90x39x54
|
90x39x54
|
BAXI серии LUNA Duo-tec MP
 Котлы серии LUNA Duo-tec MP сочетают в себе простоту установки и эксплуатации и самые прогрессивные технологии. Модели этой серии достигают мощности до 110 кВт и могут быть установлены в каскаде до 16 котлов. Все модели оснащены встроенным модуляционным насосом, который управляется электроникой котла и подстраивается под систему отопления, обеспечивая оптимальный температурный режим и экономию электроэнергии. Котлы серии LUNA Duo-tec MP оснащены современной горелкой с полным предварительным смешением газо-воздушной смеси и работают с коэффициентом модуляции мощности 1:9.
ГАЗОВАЯ СИСТЕМА - Сохраняют номинальную мощность при падении входного давления газа до 5 мбар;
- Коэффициент модуляции мощности —1:9;
- Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
- Пониженное содержание СО и NOx;
- Горелка из нержавеющей стали AISI 316L с предварительным смешением газа и воздуха;
- Возможна перенастройка для работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА - Энергосберегающий модуляционный циркуляционный насос с электронным управлением и встроенным автоматическим воздухоотводчиком;
- Первичный теплообменник из нержавеющей стали AISI 316L;
- Постциркуляция насоса;
- Возможность подключения внешнего накопительного бойлера для горячей воды.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ - Новая панель управления с широким дисплеем;
- Диапазон регулирования температуры в системе отопления 25—80°С;
- Два датчика температуры отопления на подаче и на обратке;
- Встроенная погодозависимая автоматика;
- Возможность недельного программирования режима работы;
- Самоадаптация погодозависимой автоматики;
- Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
- Цифровая индикация температуры и давления;
- Возможность управления разнотемпературными зональными системами;
- Возможность установки в каскаде до 16 котлов.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ - Электронный манометр — срабатывает при падении давления воды в 2 этапа: предупреждение и блокировка (0,5 бар);
- Управление каскадом до 16 котлов;
- Электронная система самодиагностики и запоминание последних ошибок в работе;
- Ионизационный контроль пламени;
- Системы защиты от блокировки насоса и трехходового клапана;
- Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
- Контроль безопасного удаления продуктов сгорания при помощи датчика NTC;
- Предохранительный клапан в контуре отопления (3 атм.);
- Система защиты от замерзания в контурах отопления и ГВС.
|
Технические
характеристики
|
ТОЛЬКО
ОТОПЛЕНИЕ
|
|
LUNA
Duo-tec MP 1.35
|
LUNA
Duo-tec MP 1.50
|
LUNA
Duo-tec MP 1.60
|
LUNA
Duo-tec MP 1.70
|
LUNA
Duo-tec MP 1.90
|
LUNA
Duo-tec MP 1.99
|
LUNA
Duo-tec MP 1.110
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 80/60°С
|
кВт
|
33,8
|
45
|
55
|
65
|
85
|
92,4
|
102
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 50/30°С
|
кВт
|
36,6
|
48,6
|
59,4
|
70,2
|
91,8
|
99,8
|
110,2
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 80/60°С
|
кВт
|
5
|
5
|
6,1
|
7,2
|
9,4
|
11,4
|
11,4
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 50/30°С
|
кВт
|
5,4
|
5,4
|
6,6
|
7,8
|
10,3
|
12,3
|
12,4
|
|
Макс. потребляемая тепловая мощность по
отоплению
|
кВт
|
34,8
|
46,3
|
56,6
|
66,9
|
87,4
|
95,1
|
104,9
|
|
Мин. потребляемая тепловая мощность
|
кВт
|
5,1
|
5,1
|
6,3
|
7,4
|
9,7
|
11,7
|
11,7
|
|
Макс. расход природного/сжиженного газа
|
м3/ч (кг/ч)
|
3,68 (2,70)
|
4,90 (3,60)
|
5,98 (4,40)
|
7,07 (5,20)
|
9,25 (6,60)
|
10,06
(7,39)
|
11,10
(7,92)
|
|
Производительность (КПД): в режиме
80/60°С
|
%
|
97,2
|
97,2
|
97,2
|
97,2
|
97,2
|
97,2
|
97,2
|
|
Производительность (КПД): в режиме
50/30°С
|
%
|
105
|
105
|
105
|
105
|
105
|
105
|
105
|
|
Макс. производительность (КПД) при
нагрузке 30%
|
%
|
107,6
|
107,6
|
107,6
|
107,6
|
107,3
|
107,4
|
107,4
|
|
Диапазон регулирования темп. в контуре
ГВС
|
°С
|
25—80
|
25—80
|
25—80
|
25—80
|
25—80
|
25—80
|
25—80
|
|
Номинальная циркуляция воды через котел
при Δt=20°С
|
м3/ч
|
1,9
|
1,9
|
1,98
|
2,75
|
4,2
|
4,2
|
4,55
|
|
Диаметр дымоотвод. труб
(коакс./раздельных)
|
мм
|
(80—125)/80
|
(80—125)/80
|
(80—125)/80
|
(80—125)/80
|
(110—160)/100
|
(110—160)/100
|
(110—160)/100
|
|
Макс. длина дымоотвод. труб
(коакс./раздельных)
|
м
|
10/60
|
10/60
|
10/60
|
10/60
|
10/27
|
10/27
|
10/27
|
|
Номинальное входное давление природного
газа
|
мбар
|
5—20
|
5—20
|
5—20
|
5—20
|
5—20
|
5—20
|
5—20
|
|
Электрическая мощность/напряжение
|
Вт/В
|
180/230
|
190/230
|
210/230
|
210/230
|
275/230
|
275/230
|
320/230
|
|
Габаритные размеры: высота
|
мм
|
766
|
766
|
766
|
766
|
952
|
952
|
952
|
|
Габаритные размеры: ширина
|
мм
|
450
|
450
|
450
|
450
|
600
|
600
|
600
|
|
Габаритные размеры: глубина
|
мм
|
377
|
377
|
377
|
505
|
584
|
584
|
584
|
|
Вес НЕТТО/БРУТТО
|
кг
|
40/44
|
40/44
|
40/44
|
50/54
|
83/87
|
83/87
|
93/97
|
|
Упаковочные размеры
|
см
|
42x54x90
|
90x42x54
|
90x42x54
|
90x54x56
|
66x68x130
|
66x68x130
|
66x68x130
|

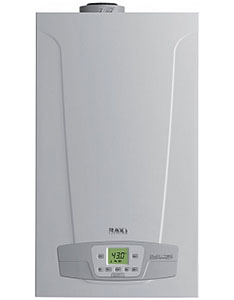

BAXI серии Duo-tec Compact
 Котлы серии Duo-tec Compact сочетают в себе простоту установки и эксплуатации и самые прогрессивные технологии. В моделях этой серии заложена способность котла адаптироваться под тип и качество газа, параметры дымохода и другие условия. Котлы серии Duo-tec Compact оснащены современной горелкой с полным предварительным смешением газо-воздушной смеси и работают с коэффициентом модуляции мощности 1:7.
ГАЗОВАЯ СИСТЕМА - Система адаптивного контроля горения;
- Коэффициент модуляции мощности —1:7;
- Сохраняют номинальную мощность при падении входного давления газа до 5 мбар;
- Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
- Пониженное содержание СО и NOx;
- Горелка из нержавеющей стали AISI 316L с предварительным смешением газа и воздуха;
- Возможна перенастройка для работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА - Энергосберегающий циркуляционный насос со встроенным автоматическим воздухоотводчиком;
- Гидравлическая группа из композитных материалов;
- Первичный теплообменник из нержавеющей стали AISI 316L;
- Вторичный пластинчатый теплообменник из нержа веющей стали (двухконтурные модели);
- Автоматический байпас;
- Постциркуляция насоса;
- Фильтр на входе холодной воды;
- Встроенный электрический трехходовой клапан с мотором (в том числе в одноконтурных моделях).
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ - Новая панель управления с широким дисплеем;
- Два датчика температуры отопления на подаче и на обратке;
- Встроенная погодозависимая автоматика;
- Самоадаптация погодозависимой автоматики;
- Диапазон регулирования температуры в системе отопления 25—80°С;
- Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
- Цифровая индикация температуры и давления;
- Возможность управления разнотемпературными зональными системами.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ - Электронный манометр - срабатывает при падении давления воды в 2 этапа: предупреждение и блокировка (0,5 бар);
- Электронная система самодиагностики и запоминание последних ошибок в работе;
- Ионизационный контроль пламени;
- Системы защиты от блокировки насоса и трехходового клапана;
- Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
- Контроль безопасного удаления продуктов сгорания при помощи датчика NTC;
- Предохранительный клапан в контуре отопления (3 атм.);
- Система защиты от замерзания в контурах отопления и ГВС.
|
Технические
характеристики
|
ТОЛЬКО
ОТОПЛЕНИЕ
|
ОТОПЛЕНИЕ И
ГОРЯЧАЯ ВОДА
|
|
Duo-tec
Compact 1.24
|
Duo-tec
Compact 24
|
Duo-tec
Compact 28
|
|
Макс. полезная тепловая мощность по ГВС
|
кВт
|
-
|
24
|
28
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 80/60°С
|
кВт
|
24
|
20
|
24
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 50/30°С
|
кВт
|
26,1
|
21,8
|
26,1
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 80/60°С
|
кВт
|
3,4
|
3,4
|
3,8
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 50/30°С
|
кВт
|
3,7
|
3,7
|
4,1
|
|
Макс. потребляемая тепловая мощность по
ГВС
|
кВт
|
-
|
24,7
|
28,9
|
|
Макс. потребляемая тепловая мощность по
отоплению
|
кВт
|
24,7
|
20,6
|
24,7
|
|
Мин. потребляемая тепловая мощность
|
кВт
|
3,5
|
3,5
|
3,9
|
|
Макс. расход природного/сжиженного газа
|
м3/ч (кг/ч)
|
2,61 (1,92)
|
2,61 (1,92)
|
3,06 (2,25)
|
|
Производительность (КПД): в режиме
75/60°С
|
%
|
97,6
|
97,7
|
97,7
|
|
Производительность (КПД): в режиме
50/30°С
|
%
|
105,7
|
105,8
|
105,8
|
|
Макс. производительность (КПД) при
нагрузке 30%
|
%
|
107,6
|
107,6
|
107,6
|
|
Емкость/давление заполнения расшир. бака
|
л/бар
|
7/0,8
|
7/0,8
|
7/0,8
|
|
Диапазон регулирования темп. в контуре
ГВС
|
°С
|
-
|
35—60
|
35—60
|
|
Производительность горячей воды при
Δt=25°С
|
л/мин
|
-
|
13,8
|
16,1
|
|
Производительность горячей воды при
Δt=35°С
|
л/мин
|
-
|
9,8
|
11,5
|
|
Мин. расход воды в контуре ГВС
|
л/мин
|
-
|
2
|
2
|
|
Макс./мин. давление в контуре ГВС
|
бар
|
-
|
8/0,15
|
8/0,15
|
|
Диаметр дымоотвод. труб
(коакс./раздельных)
|
мм
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
|
Макс. длина дымоотвод. труб
(коакс./раздельных)
|
м
|
10/80
|
10/80
|
10/80
|
|
Номинальное входное давление природного
газа
|
мбар
|
5—20
|
5—20
|
5—20
|
|
Электрическая мощность/напряжение
|
Вт/В
|
102/230
|
102/230
|
114/230
|
|
Габаритные размеры: высота
|
мм
|
700
|
700
|
700
|
|
Габаритные размеры: ширина
|
мм
|
400
|
400
|
400
|
|
Габаритные размеры: глубина
|
мм
|
299
|
299
|
299
|
|
Вес НЕТТО/БРУТТО
|
кг
|
30/33
|
34/37
|
34/37
|
|
Упаковочные размеры
|
см
|
82x34x49
|
82x34x49
|
82x34x49
|
BAXI серии LUNA Platinum+
 Котлы серии LUNA Platinum+ являются результатом внедрения самых передовых технологий. Принципы, которые были заложены при создании этого котла – полная интеграция с альтернативными системами отопления и ГВС (солнечные панели, тепловые насосы и т.д.) и «интеллект внутри», то есть способность котла адаптироваться под систему отопления, дымоход, состав газа и другие условия. Все модели оснащены современной горелкой с полным предварительным смешением газо-воздушной смеси и работают с коэффициентом модуляции мощности до 1:10. В котлах серии LUNA Platinum+ удивительным образом сочетаются новейшие технологии и простота в установке, запуске и эксплуатации. Этому способствует «умная» система управления котлом.
ГАЗОВАЯ СИСТЕМА - Система адаптивного контроля горения;
- Коэффициент модуляции мощности — 1:10;
- Сохраняют номинальную мощность при падении входного давления газа до 5 мбар;
- Непрерывная электронная модуляция пламени в режимах отопления и ГВС;
- Пониженное содержание СО и NOx;
- Горелка из нержавеющей стали AISI 316L с предварительным смешением газа и воздуха;
- Возможна перенастройка для работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА - Прогрессивный модуляционный циркуляционный насос со встроенным автоматическим воздухоотводчиком;
- Электронный манометр;
- Первичный теплообменник из нержавеющей стали AISI 316L;
- Вторичный пластинчатый теплообменник из нержавеющей стали (двухконтурные модели);
- Встроенный электрический трехходовой клапан с мотором (в том числе в одноконтурных моделях);
- Автоматический байпас;
- Постциркуляция насоса;
- Фильтр на входе холодной воды;
- Возможность подключения внешнего накопительного бойлера для горячей воды.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ - Новая съемная панель управления с широким дисплеем и встроенным датчиком температуры (опционально беспроводная);
- Два датчика температуры отопления на подаче и на обратке;
- Самоадаптация погодозависимой автоматики;
- Возможность недельного программирования режима работы;
- Диапазон регулирования температуры в системе отопления 25—80°С;
- Встроенная погодозависимая автоматика;
- Регулирование и автоматическое поддержание заданной температуры в контурах отопления и ГВС;
- Цифровая индикация температуры и давления;
- Возможность управления разнотемпературными зональными системами.
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ - Электронный манометр - срабатывает при падении давления воды в 2 этапа: предупреждение и блокировка (0,5 бар);
- Управление каскадом до 16 котлов;
- Электронная система самодиагностики и запоминание последних ошибок в работе;
- Ионизационный контроль пламени;
- Системы защиты от блокировки насоса и трехходового клапана;
- Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
- Контроль безопасного удаления продуктов сгорания при помощи датчика NTC;
- Предохранительный клапан в контуре отопления (3 атм.);
- Система защиты от замерзания в контурах отопления и ГВС.
|
Технические
характеристики
|
ТОЛЬКО
ОТОПЛЕНИЕ
|
ОТОПЛЕНИЕ И
ГОРЯЧАЯ ВОДА
|
|
LUNA
Platinum+ 1.12
|
LUNA
Platinum+ 1.18
|
LUNA
Platinum+ 1.24
|
LUNA
Platinum+ 1.32
|
LUNA
Platinum+ 24
|
LUNA
Platinum+ 33
|
|
Макс. полезная тепловая мощность по ГВС
|
кВт
|
-
|
-
|
-
|
-
|
24
|
33
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 80/60°С
|
кВт
|
12
|
16,9
|
24
|
32
|
20
|
28
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 50/30°С
|
кВт
|
13,1
|
18,4
|
26,1
|
34,8
|
21,7
|
30,5
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 80/60°С
|
кВт
|
2
|
2
|
2,4
|
3,2
|
2,4
|
3,3
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 50/30°С
|
кВт
|
2,2
|
2,2
|
2,7
|
3,5
|
2,7
|
3,6
|
|
Макс. потребляемая тепловая мощность по
ГВС
|
кВт
|
-
|
-
|
-
|
-
|
24,7
|
34
|
|
Макс. потребляемая тепловая мощность по
отоплению
|
кВт
|
12,4
|
17,4
|
24,7
|
33
|
20,6
|
28,9
|
|
Мин. потребляемая тепловая мощность
|
кВт
|
2,1
|
2,1
|
2,5
|
3,3
|
2,5
|
3,4
|
|
Макс. расход природного/сжиженного газа
|
м3/ч (кг/ч)
|
1,31 (0,96)
|
1,84 (1,35)
|
2,61 (1,92)
|
3,49 (2,56)
|
2,61 (1,92)
|
3,60 (2,64)
|
|
Производительность (КПД): в режиме
80/60°С
|
%
|
97,8
|
97,7
|
97,6
|
97,6
|
97,7
|
97,7
|
|
Производительность (КПД): в режиме
50/30°С
|
%
|
105,8
|
105,8
|
105,7
|
105,7
|
105,4
|
105,4
|
|
Макс. производительность (КПД) при
нагрузке 30%
|
%
|
107,8
|
107,7
|
107,6
|
107,6
|
107,6
|
107,7
|
|
Емкость/давление заполнения расшир. бака
|
л/бар
|
8/0,8
|
8/0,8
|
8/0,8
|
10/0,8
|
8/0,8
|
10/0,8
|
|
Диапазон регулирования темп. в контуре
ГВС
|
°С
|
-
|
-
|
-
|
-
|
35—60
|
35—60
|
|
Производительность горячей воды при
Δt=25°С
|
л/мин
|
-
|
-
|
-
|
-
|
13,8
|
18,9
|
|
Производительность горячей воды при
Δt=35°С
|
л/мин
|
-
|
-
|
-
|
-
|
9,8
|
13,5
|
|
Мин. расход воды в контуре ГВС
|
л/мин
|
-
|
-
|
-
|
-
|
2
|
2
|
|
Макс./мин. давление в контуре ГВС
|
бар
|
-
|
-
|
-
|
-
|
8/0,15
|
8/0,15
|
|
Диаметр дымоотвод. труб
(коакс./раздельных)
|
мм
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
(60—100)/80
|
|
Макс. длина дымоотвод. труб
(коакс./раздельных)
|
м
|
10/80
|
10/80
|
10/80
|
10/80
|
10/80
|
10/80
|
|
Номинальное входное давление природного
газа
|
мбар
|
5—20
|
5—20
|
5—20
|
5—20
|
5—20
|
5—20
|
|
Электрическая мощность/напряжение
|
Вт/В
|
105/230
|
125/230
|
120/230
|
140/230
|
120/230
|
135/230
|
|
Габаритные размеры: высота
|
мм
|
760
|
760
|
760
|
760
|
760
|
760
|
|
Габаритные размеры: ширина
|
мм
|
450
|
450
|
450
|
450
|
450
|
450
|
|
Габаритные размеры: глубина
|
мм
|
345
|
345
|
345
|
345
|
345
|
345
|
|
Вес НЕТТО/БРУТТО
|
кг
|
34,5/37,5
|
34,5/37,5
|
34,5/37,5
|
37,5/40,5
|
36/39
|
38/41
|

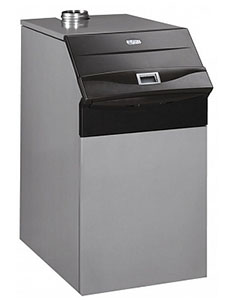

BAXI серии Power HT 45-150
 POWER HT — это высокотехнологичные напольные котлы, сочетающие в себе передовые технологии, высокую производительность и компактные размеры (ширина всех моделей 45 см). Высокий КПД (110%) котла позволяет обеспечить энергосбережение до 35% в год (по сравнению с традиционными котлами). Возможность каскадной установки котлов позволяет получить большую мощность при небольших габаритах котельной.
ГАЗОВАЯ СИСТЕМА - Открытая камера сгорания;
- Сохранение стопроцентной мощности при понижении входного давления газа до 5 мбар;
- Непрерывная электронная модуляция пламени;
- Горелка из нержавеющей стали AISI 316L с предварительным смешением газа и воздуха;
- Плавное электронное зажигание;
- Возможна перенастройка для работы на сжиженном газе.
ГИДРАВЛИЧЕСКАЯ СИСТЕМА - Первичный теплообменник и камера сгорания из нержавеющей стали AISI 316L;
- Манометр;
- Автоматический воздухоотводчик;
- Возможность подключения насосов контура отопления и ГВС;
- Возможность подключения накопительного бойлера для горячей воды.
ТЕМПЕРАТУРНЫЙ КОНТРОЛЬ - Устройство дистанционного управления с климатическим регулятором (поставляется отдельно);
- Блок каскадного регулирования RVA 47, позволяющий соединить до 12 котлов (поставляется отдельно);
- Диапазон регулирования температуры в системе отопления 25—90°С;
- Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
- Регулирование и автоматическое поддержание заданной температуры в контуре отопления;
- Цифровая индикация температуры;
- Возможность подключения комнатного термостата и программируемого таймера;
- Блок управления разнотемпературными зональными системами (поставляется отдельно).
УСТРОЙСТВА КОНТРОЛЯ И БЕЗОПАСНОСТИ - Электронная система самодиагностики;
- Широкий жидкокристаллический дисплей;
- Два микропроцессора;
- Ионизационный контроль пламени;
- Защитный термостат от перегрева теплоносителя в первичном теплообменнике;
- Датчик тяги — термостат; для безопасного удаления продуктов сгорания;
- Прессостат в системе отопления —срабатывает при недостатке давления в теплообменнике;
- Система защиты от замерзания.
|
Технические
характеристики
|
ТОЛЬКО
ОТОПЛЕНИЕ
|
|
POWER HT
1.450
|
POWER HT
1.650
|
POWER HT
1.850
|
POWER HT
1.1000
|
POWER HT
1.1200
|
POWER HT
1.1500
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 75/60°С
|
кВт
|
45
|
65
|
85
|
100
|
120
|
150
|
|
Макс. полез. тепл. мощность по
отоплению: в режиме 50/30°С
|
кВт
|
48,7
|
70,3
|
91,6
|
107,8
|
129,7
|
162
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 75/60°С
|
кВт
|
11,8
|
19,3
|
32,2
|
35,8
|
39
|
40,4
|
|
Мин. полез. тепл. мощность по отоплению:
в режиме 50/30°С
|
кВт
|
12,8
|
14,5
|
34,9
|
38,8
|
42,1
|
43,7
|
|
Макс. потребляемая тепловая мощность
|
кВт
|
46,4
|
67
|
87,2
|
102,7
|
123,2
|
154
|
|
Мин. потребляемая тепловая мощность
|
кВт
|
12,2
|
13,8
|
33,1
|
36,8
|
40
|
41,5
|
|
Макс. расход природного/сжиженного газа
|
м3/ч (кг/ч)
|
4,91 (3,6)
|
7,08 (5,2)
|
9,26 (6,77)
|
10,4 (7,69)
|
13,08
(9,56)
|
16,35
(11,95)
|
|
Производительность (КПД): в режиме
75/60°С
|
%
|
97,5
|
97,5
|
97,5
|
97,4
|
97,4
|
97,4
|
|
Производительность (КПД): в режиме
50/30°С
|
%
|
107,5
|
107,5
|
107
|
107
|
108
|
107
|
|
Диапазон температур в контуре отопления
|
°С
|
25—90
|
25—90
|
25—90
|
25—90
|
25—90
|
25—90
|
|
Номинальная циркуляция воды через котел
при Δt=20°С
|
м3/ч
|
1,94
|
2,8
|
3,7
|
4,3
|
5,2
|
6,5
|
|
Диаметр дымоотвод. труб
|
мм
|
80
|
80
|
100
|
100
|
100
|
100
|
|
Макс. длина дымоотвод. труб
|
м
|
30
|
20
|
20
|
20
|
20
|
20
|
|
Номинальное входное давление природного
газа
|
мбар
|
5—20
|
5—20
|
5—20
|
5—20
|
5—20
|
5—20
|
|
Электрическая мощность/напряжение
|
Вт/В
|
90/230
|
110/230
|
100/230
|
160/230
|
135/230
|
235/230
|
|
Габаритные размеры: высота
|
мм
|
850
|
850
|
850
|
850
|
850
|
850
|
|
Габаритные размеры: ширина
|
мм
|
450
|
450
|
450
|
450
|
450
|
450
|
|
Габаритные размеры: глубина
|
мм
|
621
|
693
|
801
|
871
|
1024
|
1132
|
|
Вес НЕТТО/БРУТТО
|
кг
|
60/70
|
68/78
|
75/85
|
83/93
|
95/105
|
103/113
|
|
Упаковочные размеры
|
см
|
48x93x72
|
48x93x79
|
48x93x87
|
48x93x94
|
48x93x109
|
48x93x120
|
|
