Атмосферные газовые котлы - Baxi

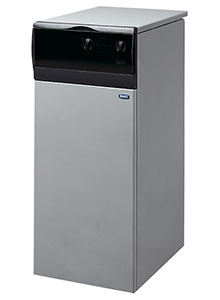

BAXI серии SLIM
 В линейке SLIM вы найдете широкий ассортимент моделей разной мощности в диапазоне 15-62 кВт. Оборудование отличается стильным оформлением корпуса, а также небольшими размерами, что очень удобно в малогабаритном жилье. Техника разработана со встроенной системой самостоятельной диагностики, обеспечивающей комфорт эксплуатации. Простоту обслуживания обеспечивает электронная модуляция пламени.
Газовая система - Непрерывная электронная модуляция пламени, как в режиме отопления, так и в режиме ГВС;
- Плавное электронное зажигание;
- Горелка из нержавеющей стали;
- Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
- Возможна перенастройка для работы на сжиженном газе.
Гидравлическая система - Чугунный первичный теплообменник;
- Высокоскоростной циркуляционный насос с автоматическим воздухоотводчиком (кроме моделей iN);
- Встроенный бойлер для горячей воды (в двухконтурных моделях);
- Отдельный насос для бойлера (в двухконтурных моделях);
- Манометр (кроме моделей iN);
- Постциркуляция насоса;
- Возможность подключения внешнего накопительного бойлера для горячей воды.
Температурный контроль - Два диапазона регулирования температуры в системе отопления: 30-85°С и 30-45°С (режим «теплые полы»);
- Устройство дистанционного управления с климатическим регулятором (поставляется отдельно);
- Встроенная погодозависимая автоматика (возможность подключения датчика уличной температуры);
- Регулирование и автоматическое поддержание заданной температуры в контуре отопления;
- Регулирование и автоматическое поддержание заданной температуры в бойлере (для моделей со встроенным или отдельным бойлером);
- Возможность подключения программируемого таймера;
- Электронная индикация температуры.
Устройства контроля и предохранительные устройства - Электронная система самодиагностики;
- Ионизационный контроль пламени;
- Защитный термостат от перегрева воды в первичном теплообменнике;
- Датчик тяги для контроля за безопасным удалением продуктов сгорания (пневмореле — для моделей с закрытой камерой сгорания, термостат — для моделей с открытой камерой);
- Система защиты от блокировки насоса (включается автоматически каждые 24ч.);
- Предохранительный клапан в контуре отопления (3 атм.) (кроме моделей iN);
- Предохранительный клапан в контуре ГВС на 8 атм. (модели со встроенным бойлером);
- Система защиты от замерзания в контуре отопления и бойлере;
|
BAXI SLIM
|
Котлы с
насосом и расширительным баком в комплекте
|
|
Отопление и
горячая вода
|
Только
отопление
|
|
SLIM 2.300
Fi
|
SLIM 2.230
i
|
SLIM 2.300
i
|
SLIM 1.230
Fi
|
SLIM 1.300
Fi
|
SLIM 1.150
i
|
SLIM 1.230
i
|
SLIM 1.300
i
|
|
Макс. полезная тепловая мощность
|
кВт
|
29,7
|
22,1
|
29,7
|
22,1
|
29,7
|
14,9
|
22,1
|
29,7
|
|
Мин. полезная тепловая мощность
|
кВт
|
14,9
|
11,8
|
14,9
|
11,8
|
14,9
|
8,5
|
11,8
|
14,9
|
|
Макс. потребляемая тепловая мощность
|
кВт
|
33
|
24,5
|
33
|
24,5
|
33
|
16,5
|
24,5
|
33
|
|
Мин. потребляемая тепловая мощность
|
кВт
|
17
|
13,5
|
17
|
13,5
|
17
|
9,5
|
13,5
|
17
|
|
Макс. расход природного/сжиженного газа
в режиме отопления
|
м3/ч (кг/ч)
|
3,49 (2,56)
|
2,59 (1,9)
|
3,49 (2,56)
|
2,59 (1,9)
|
3,49 (2,56)
|
1,74 (1,1)
|
2,59 (1,9)
|
3,49 (2,56)
|
|
Макс. производительность (КПД)
|
%
|
90
|
90,2
|
90
|
90,2
|
90
|
90,3
|
90,2
|
90
|
|
Мин. производительность (КПД)
|
%
|
87,6
|
87,4
|
87,6
|
87,4
|
87,6
|
89,5
|
87,4
|
87,6
|
|
Емкость/давление заполнения расшир. бака
|
л/бар
|
10/1
|
10/1
|
10/1
|
10/1
|
10/1
|
10/1
|
10/1
|
10/1
|
|
Камера сгорания
|
-
|
закр.
|
откр.
|
откр.
|
закр.
|
закр.
|
откр.
|
откр.
|
откр.
|
|
Число чугунных секций
|
шт.
|
5
|
4
|
5
|
4
|
5
|
3
|
4
|
5
|
|
Емкость встроенного бойлера
|
л
|
60
|
50
|
50
|
-
|
-
|
-
|
-
|
-
|
|
Циркуляционный насос
|
-
|
*
|
*
|
*
|
*
|
*
|
*
|
*
|
*
|
|
Объем воды в котле
|
л
|
14,6
|
11,8
|
14,6
|
11,8
|
14,6
|
9
|
11,8
|
14,6
|
|
Диапазон регулирования температуры в
контуре ГВС
|
°С
|
5-65
|
5-65
|
5-65
|
-
|
-
|
-
|
-
|
-
|
|
Производительность горячей воды при
Δt=25°C
|
л/мин
|
17
|
13
|
17
|
-
|
-
|
-
|
-
|
-
|
|
Производительность горячей воды за
первые 30 мин (при Δt=30°C)
|
л/мин
|
520
|
402
|
513
|
-
|
-
|
-
|
-
|
-
|
|
Макс./мин. давление в контуре ГВС
|
л/мин
|
8/0,2
|
8/0,2
|
8/0,2
|
-
|
-
|
-
|
-
|
-
|
|
Диаметр дымохода
|
мм
|
-
|
130
|
140
|
-
|
-
|
110
|
130
|
140
|
|
Диаметр дымоотвод. труб
(коакс./раздельных)
|
мм
|
(60-100)/80
|
-
|
-
|
(60-100)/80
|
(60-100)/80
|
-
|
-
|
-
|
|
Макс. длина дымоотвод. труб
(коакс./раздельных)
|
м
|
5/10
|
-
|
-
|
5/10
|
5/10
|
-
|
-
|
-
|
|
Номинальное входное давление природного
газа
|
мбар
|
20
|
20
|
20
|
20
|
20
|
20
|
20
|
20
|
|
Электрическая мощность/напряжение
|
Вт/В
|
170/230
|
120/230
|
120/230
|
170/230
|
170/230
|
120/230
|
120/230
|
120/230
|
|
Габаритные размеры: высота
|
мм
|
850
|
850
|
850
|
850
|
850
|
850
|
850
|
850
|
|
Габаритные размеры: ширина
|
мм
|
650
|
650
|
650
|
350
|
350
|
350
|
350
|
350
|
|
Габаритные размеры: глубина
|
мм
|
600
|
600
|
600
|
596
|
676
|
520
|
600
|
680
|
|
Вес НЕТТО
|
кг
|
177
|
176
|
191,5
|
118
|
144,5
|
93
|
119,5
|
143
|
|
Упаковочные размеры
|
см
|
66х74х103
|
66х74х103
|
66х74х103
|
66х74х103
|
74х40х101
|
60х44х103
|
60х44х103
|
75х44х103
|
|
BAXI SLIM
|
Котлы без
насоса и расширительного бака
|
|
Только
отопление
|
|
SLIM 1.230
FiN
|
SLIM 1.300
FiN
|
SLIM 1.230
iN
|
SLIM 1.300
iN
|
SLIM 1.400
iN
|
SLIM 1.490
iN
|
SLIM 1.620
iN
|
|
Макс. полезная тепловая мощность
|
кВт
|
22,1
|
29,7
|
22,1
|
29,7
|
40
|
48,7
|
62,2
|
|
Мин. полезная тепловая мощность
|
кВт
|
11,8
|
14,9
|
11,8
|
14,9
|
20,6
|
24,5
|
31,6
|
|
Макс. потребляемая тепловая мощность
|
кВт
|
24,5
|
33
|
24,5
|
33
|
44,1
|
54,1
|
69
|
|
Мин. потребляемая тепловая мощность
|
кВт
|
13,5
|
17
|
13,5
|
17
|
23
|
27,5
|
35
|
|
Макс. расход природного/сжиженного газа
в режиме отопления
|
м3/ч (кг/ч)
|
2,59 (1,9)
|
3,49 (2,56)
|
2,59 (1,9)
|
3,49 (2,56)
|
4,69 (3,45)
|
5,72 (4,2)
|
7,3 (5,36)
|
|
Макс. производительность (КПД)
|
%
|
90,2
|
90
|
90,2
|
90
|
90,1
|
90
|
90,1
|
|
Мин. производительность (КПД)
|
%
|
87,4
|
87,6
|
87,4
|
87,6
|
89,6
|
89,1
|
90,3
|
|
Емкость/давление заполнения расшир. бака
|
л/бар
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Камера сгорания
|
-
|
закр.
|
закр.
|
откр.
|
откр.
|
откр.
|
откр.
|
откр.
|
|
Число чугунных секций
|
шт.
|
4
|
5
|
4
|
5
|
6
|
7
|
9
|
|
Емкость встроенного бойлера
|
л
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Циркуляционный насос
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Объем воды в котле
|
л
|
11,8
|
14,6
|
11,8
|
14,6
|
17,4
|
20,2
|
25,8
|
|
Диапазон регулирования температуры в
контуре ГВС
|
°С
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Производительность горячей воды при
Δt=25°C
|
л/мин
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Производительность горячей воды за
первые 30 мин (при Δt=30°C)
|
л/мин
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Макс./мин. давление в контуре ГВС
|
л/мин
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
Диаметр дымохода
|
мм
|
-
|
-
|
130
|
140
|
160
|
160
|
180
|
|
Диаметр дымоотвод. труб
(коакс./раздельных)
|
мм
|
(60-100)/80
|
(60-100)/80
|
-
|
-
|
-
|
-
|
-
|
|
Макс. длина дымоотвод. труб
(коакс./раздельных)
|
м
|
5/10
|
5/10
|
-
|
-
|
-
|
-
|
-
|
|
Номинальное входное давление природного
газа
|
мбар
|
20
|
20
|
20
|
20
|
20
|
20
|
20
|
|
Электрическая мощность/напряжение
|
Вт/В
|
70/230
|
70/230
|
15/230
|
15/230
|
15/230
|
15/230
|
15/230
|
|
Габаритные размеры: высота
|
мм
|
850
|
850
|
850
|
850
|
850
|
850
|
850
|
|
Габаритные размеры: ширина
|
мм
|
350
|
350
|
350
|
350
|
350
|
350
|
350
|
|
Габаритные размеры: глубина
|
мм
|
542
|
622
|
600
|
680
|
635
|
715
|
875
|
|
Вес НЕТТО
|
кг
|
106
|
134,5
|
112
|
134
|
158
|
180,5
|
229
|
|
Упаковочные размеры
|
см
|
66х40х101
|
74х40х101
|
64х44х103
|
66х40х103
|
72х44х103
|
80х44х103
|
96х44х103
|

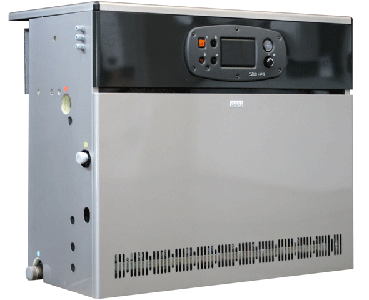

BAXI серии SLIM HPS
Серия SLIM HPS - это серия высокоэффективных газовых котлов с атмосферной горелкой. Секционнный теплообменник из высокопластинчатого чугуна с профильными ребрами имеет большую поверхность теплообмена и отличные аэродинамические свойства. Благодаря тепловой изоляции из стекловолокна, размещенной под кожухом, потери тепла минимальны.
Газовая система - Двухступенчатая горелка;
- Плавный электронный розжиг с использованием вспомогательной запальной горелки;
- Горелка из нержавеющей стали;
- Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 7 мбар;
- Возможна перенастройка для работы на сжиженном газе.
Гидравлическая система - Чугунный секционный теплообменник;
- Манометр;
- Реверсивные гидравлические и газовые присоединения (с возможностью монтажа с любой стороны);
- Возможность управления циркуляционным насосом (поставляется отдельно).
Температурный контроль - Регулирование и автоматическое поддержание заданной температуры в контуре отопления;
- Термостат, управляющий двухступенчатой горелкой;
- Возможность установки погодозависимой и каскадной автоматики (поставляется отдельно);
- Термометр.
Устройства контроля и безопасности - Световая индикация перегрева котла и погасания пламени;
- Ионизационный контроль пламени;
- Защитный термостат от перегрева воды в первичном теплообменнике;
- Датчик тяги для контроля за безопасным удалением продуктов сгорания;
- Термостат.
|
Технические
характеристики
|
Только
отопление
|
|
SLIM HPS
1.80
|
SLIM HPS
1.99
|
SLIM HPS
1.110
|
|
Макс. полезная тепловая мощность
|
кВт
|
78,7
|
98,6
|
107,9
|
|
Мин. полезная тепловая мощность
|
кВт
|
56
|
69,9
|
74,7
|
|
Макс. потребляемая тепловая мощность
|
кВт
|
87,4
|
109,5
|
120,5
|
|
Мин. потребляемая тепловая мощность
|
кВт
|
62,2
|
77,7
|
85,5
|
|
Макс. расход природного/сжиженного газа
|
м3/ч (кг/ч)
|
9,2 (6,8)
|
11,6 (8,5)
|
12,7 (9,3)
|
|
Макс. производительность (КПД)
|
%
|
90
|
89,9
|
89,5
|
|
Производительность (КПД) при 30%
мощности
|
%
|
87,2
|
87,5
|
86,4
|
|
Количество чугунных секций в
теплообменнике
|
-
|
9
|
11
|
12
|
|
Номинальная циркуляция воды через котел
при Δt=20°С
|
м3/ч
|
3,56
|
4,27
|
4,98
|
|
Объем воды в котле
|
л
|
28
|
34
|
37
|
|
Диаметр дымохода
|
мм
|
180
|
225
|
250
|
|
Макс. расход дымовых газов
|
кг/ч
|
180
|
287
|
330
|
|
Температура дымовых газов
|
°С
|
160
|
144
|
140
|
|
Необходимая тяга в дымоходе
|
мбар
|
0,08
|
0,08
|
0,08
|
|
Номинальное входное давление природного
газа
|
мбар
|
20
|
20
|
20
|
|
Электрическая мощность/напряжение
|
Вт/В
|
16/230
|
16/230
|
69/230
|
|
Габаритные размеры: высота
|
мм
|
1000
|
1000
|
1000
|
|
Габаритные размеры: ширина
|
мм
|
940
|
1140
|
1240
|
|
Габаритные размеры: глубина
|
мм
|
645
|
645
|
670
|
|
Вес НЕТТО/БРУТТО
|
кг
|
266/293
|
322/352
|
350/380
|

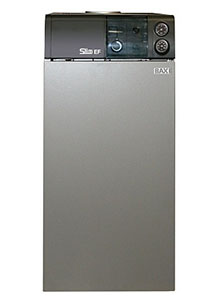

BAXI серии SLIM EF
 Если вам требуется энергонезависимый газовый котел, вам подойдут модели из серии SLIM EF, оснащенные атмосферной горелкой и изготовленные на основе чугуна. Линейка отличается особенностью обеспечения безопасности: если пламя погаснет, автоматически сработает закрытие газового клапана. Поэтому электроснабжение не обязательно, оборудование может функционировать на основе циркуляции теплоносителя. В этой линейке можно выбрать модель мощностью 22-61 кВт. Ее отличает дизайн, состоящий из серого корпуса с панелью управления черного цвета.
Газовая система - Розжиг от запальной горелки;
- Горелка из нержавеющей стали;
- Котлы адаптированы к российским условиям. Устойчиво работают при понижении входного давления природного газа до 5 мбар;
- Возможна перенастройка для работы на сжиженном газе.
Гидравлическая система - Чугунный первичный теплообменник;
- Возможность работы с естественной и принудительной (насос) циркуляцией теплоносителя;
- Манометр.
Температурный контроль - Регулирование и автоматическое поддержание заданной температуры в контуре отопления;
- Возможность подключения комнатного термостата;
- Термометр.
Устройства контроля и предохранительные устройства - Контроль пламени при помощи термопары;
- Защитный термостат от перегрева воды в первичном теплообменнике;
- Датчик тяги для контроля за безопасным удалением продуктов сгорания (термостат);
- Предохранительный клапан в контуре отопления (3 атм.).
|
Технические
характеристики
|
Котлы без
насоса и расширительного бака
|
|
Только
отопление
|
|
SLIM EF
1.22
|
SLIM EF
1.31
|
SLIM EF
1.39
|
SLIM EF
1.49
|
SLIM EF
1.61
|
|
Макс. полезная тепловая мощность
|
кВт
|
22
|
30,5
|
39,1
|
48,8
|
60,7
|
|
Мин. полезная тепловая мощность
|
кВт
|
25
|
34,8
|
44,8
|
55
|
69,2
|
|
Макс. расход природного/сжиженного газа
|
м3/ч (кг/ч)
|
2,64 (1,97)
|
3,68 (2,74)
|
4,73 (3,53)
|
5,82 (4,34)
|
7,32 (5,37)
|
|
Макс. производительность (КПД)
|
%
|
88
|
87,6
|
87,3
|
88,7
|
87,7
|
|
Камера сгорания
|
-
|
откр.
|
откр.
|
откр.
|
откр.
|
откр.
|
|
Количество чугунных секций в
теплообменнике
|
шт.
|
3
|
4
|
5
|
6
|
7
|
|
Температура дымовых газов
|
°С
|
119
|
118
|
110
|
130
|
141
|
|
Массовый расход дымовых газов
|
г/с
|
24,7
|
34,7
|
52,2
|
53,1
|
59,2
|
|
Объем воды в котле
|
л
|
10
|
13
|
16
|
19
|
22
|
|
Диаметр дымохода
|
мм
|
130
|
150
|
180
|
180
|
200
|
|
Необходимая тяга в дымоходе
|
мбар
|
0,05-0,1
|
0,05-0,1
|
0,05-0,1
|
0,05-0,1
|
0,05-0,1
|
|
Номинальное входное давление природного
газа
|
мбар
|
13-20
|
13-20
|
13-20
|
13-20
|
13-20
|
|
Габаритные размеры: высота
|
мм
|
850
|
850
|
850
|
850
|
850
|
|
Габаритные размеры: ширина
|
мм
|
400
|
400
|
400
|
400
|
400
|
|
Габаритные размеры: глубина
|
мм
|
595
|
720
|
670
|
770
|
870
|
|
Вес НЕТТО/БРУТТО
|
кг
|
101/111
|
126/136
|
150/160
|
174/184
|
224/234
|
|
