Конвекторы напольного и настенного монтажа Varmann MiniKon Стандарт глубиной корпуса 135 мм
Описание.

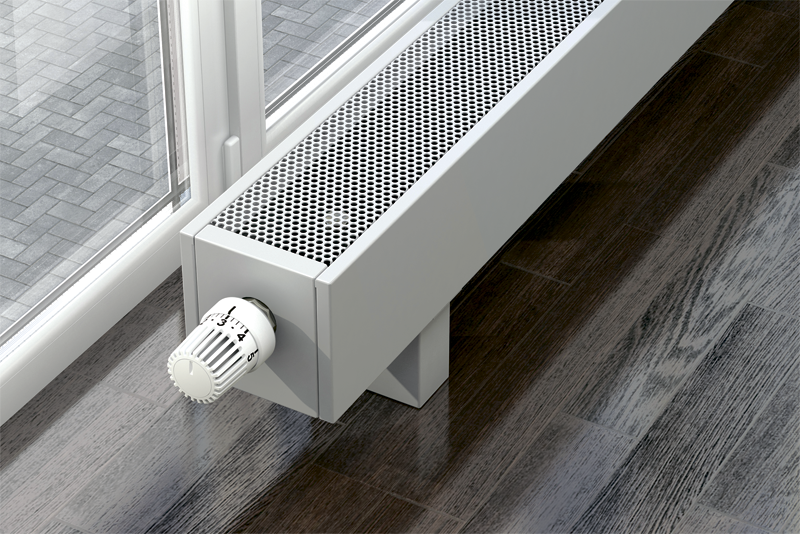

Конвектор Varmann MiniKon - это готовый к напольному, либо настенному монтажу отопительный прибор, идеальный для эксплуатации в местах со сниженными подоконниками, под большими окнами, витринами до пола и т.п. Два дизайна исполнения конвектора: с перфорированной крышкой - серия "Стандарт" и с алюминиевой решеткой - серия "Komfort", широкая гамма типоразмеров позволяют точно подобрать отопительный прибор Varmann MiniKon для любого типа помещения.
Базовый комплект поставки.
• корпус из оцинкованной стали, окрашенный порошковой краской в любой цвет по RAL; • теплообменник, с установленным термостатическим вентилем, с подключением 1/2" “снизу” или без вентиля с подключением “сбоку” 3/4” “евроконус”; • крышка окрашенная в цвет корпуса конвектора для серии “Стандарт”, или линейная решётка из алюминия, окрашенная в цвет корпуса конвектора для серии “Комфорт”; • комплект напольного, регулируемого по высоте, либо настенного крепежа; • никелированный воздухоспускной клапан 3/8”; • паспорт, инструкция по монтажу и эксплуатации.
Эксплуатационные данные.
Напольные/настенные конвекторы для любых систем отопления. Конвектор может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Условия эксплуатации и качество воды должны соответствовать требованиям стандартов и правил монтажа, действующих в данной отрасли. Параметры эксплуатации конвекторов Varmann MiniKon: - рабочее давление теплоносителя не должно превышать 16 бар; - давление гидравлических испытаний конвектора – 25 бар; - максимальная рабочая температура теплоносителя – 130 °С.
Тепловые мощности измерены в соответствии с нормами EAN 442 при температуре окружающего воздуха 20 °C и температуре теплоносителя PWW 75/65. Стоимость указана для конвектора, окрашенного в белый цвет по RAL9016. Наценка на любой другой цвет + 15% к указанной стоимости. Консоли напольного и настенного монтажа и встроенный вентиль включены в стоимость конвектора.
Конвектор глубиной корпуса 135 мм, высотой корпуса 80 ммТехнические данные - Глубина корпуса конвектора, мм 135 - Высота корпуса конвектора, мм 80 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 100 - Высота теплообменника, мм 50 - Тип подключения теплоносителя 1/2" (проходное снизу) Теплопроизводительность и стоимость конвектора
|
Монтажное исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
98,4
|
106,6
|
115,1
|
123,7
|
132,6
|
141,7
|
151
|
160,5
|
170,2
|
180,2
|
190,3
|
200,7
|
211,3
|
|
напольный монтаж
|
94,7
|
102,9
|
111,4
|
120
|
128,9
|
138
|
147,3
|
156,8
|
166,5
|
176,5
|
186,6
|
197
|
207,6
|
|
напольный монтаж с рег-ми ножками
|
125,6
|
133,8
|
142,3
|
150,9
|
159,8
|
168,9
|
178,2
|
187,7
|
197,4
|
207,4
|
217,5
|
227,9
|
238,5
|
|
Тепловая мощность при 90/70/20, Вт
|
310
|
366
|
422
|
477
|
533
|
589
|
645
|
700
|
756
|
812
|
867
|
923
|
979
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
222,1
|
233,2
|
244,4
|
255,9
|
267,6
|
279,5
|
291,7
|
304
|
316,6
|
329,4
|
342,4
|
355,6
|
369
|
|
напольный монтаж
|
218,4
|
229,5
|
240,7
|
252,2
|
263,9
|
275,8
|
288
|
300,3
|
312,9
|
325,7
|
338,7
|
351,9
|
365,3
|
|
напольный монтаж с рег-ми ножками
|
249,3
|
260,4
|
271,6
|
283,1
|
294,8
|
306,7
|
318,9
|
331,2
|
343,8
|
356,6
|
369,6
|
382,8
|
396,2
|
|
Тепловая мощность при 90/70/20, Вт
|
1034
|
1090
|
1146
|
1201
|
1257
|
1313
|
1369
|
1424
|
1480
|
1536
|
1591
|
1647
|
1703 |
Конвектор глубиной корпуса 135 мм, высотой корпуса 130 мм
Технические данные - Глубина корпуса конвектора, мм 135 - Высота корпуса конвектора, мм 130 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 100 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
133,2
|
136,6
|
141,3
|
147,2
|
154,2
|
162,3
|
171,4
|
181,6
|
192,6
|
204,5
|
217,2
|
230,7
|
244,8
|
|
напольный монтаж
|
129,5
|
132,9
|
137,6
|
143,5
|
150,5
|
158,6
|
167,7
|
177,9
|
188,9
|
200,8
|
213,5
|
227
|
241,1
|
|
напольный монтаж с рег-ми ножками
|
160,4
|
163,8
|
168,5
|
174,4
|
181,4
|
189,5
|
198,6
|
208,8
|
219,8
|
231,7
|
244,4
|
257,9
|
272
|
|
Тепловая мощность при 90/70/20, Вт
|
340
|
406
|
472
|
538
|
604
|
670
|
736
|
802
|
868
|
934
|
1000
|
1067
|
1133
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
259,6
|
275
|
290,9
|
307,2
|
324
|
341,1
|
358,5
|
376,1
|
394
|
411,9
|
429,9
|
447,9
|
465,9
|
|
напольный монтаж
|
255,9
|
271,3
|
287,2
|
303,5
|
320,3
|
337,4
|
354,8
|
372,4
|
390,3
|
408,2
|
426,2
|
444,2
|
462,2
|
|
напольный монтаж с рег-ми ножками
|
286,8
|
302,2
|
318,1
|
334,4
|
351,2
|
368,3
|
385,7
|
403,3
|
421,2
|
439,1
|
457,1
|
475,1
|
493,1
|
|
Тепловая мощность при 90/70/20, Вт
|
1199
|
1265
|
1331
|
1397
|
1463
|
1529
|
1595
|
1661
|
1727
|
1794
|
1860
|
1926
|
1992
|
Конвектор глубиной корпуса 135 мм, высотой корпуса 180 мм
Технические данные - Глубина корпуса конвектора, мм 135 - Высота корпуса конвектора, мм 180 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 100 - Высота теплообменника, мм 100 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
170,6
|
173,9
|
179,3
|
186,5
|
195,4
|
205,9
|
217,9
|
231,2
|
245,8
|
261,4
|
277,9
|
295,3
|
313,3
|
|
напольный монтаж
|
166,9
|
170,2
|
175,6
|
182,8
|
191,7
|
202,2
|
214,2
|
227,5
|
242,1
|
257,7
|
274,2
|
291,6
|
309,6
|
|
напольный монтаж с рег-ми ножками
|
197,8
|
201,1
|
206,5
|
213,7
|
222,6
|
233,1
|
245,1
|
258,4
|
273
|
288,6
|
305,1
|
322,5
|
340,5
|
|
Тепловая мощность при 90/70/20, Вт
|
450
|
541
|
631
|
722
|
812
|
903
|
994
|
1084
|
1175
|
1266
|
1356
|
1447
|
1538
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
331,9
|
350,9
|
370,2
|
389,7
|
409,2
|
428,6
|
447,8
|
466,6
|
484,9
|
502,7
|
519,6
|
535,7
|
550,8
|
|
напольный монтаж
|
328,2
|
347,2
|
366,5
|
386
|
405,5
|
424,9
|
444,1
|
462,9
|
481,2
|
499
|
515,9
|
532
|
547,1
|
|
напольный монтаж с рег-ми ножками
|
359,1
|
378,1
|
397,4
|
416,9
|
436,4
|
455,8
|
475
|
493,8
|
512,1
|
529,9
|
546,8
|
562,9
|
578
|
|
Тепловая мощность при 90/70/20, Вт
|
1628
|
1719
|
1810
|
1900
|
1991
|
2082
|
2172
|
2263
|
2354
|
2444
|
2535
|
2626
|
2716
|
Конвектор глубиной корпуса 135 мм, высотой корпуса 230 мм
Технические данные - Глубина корпуса конвектора, мм 135 - Высота корпуса конвектора, мм 230 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 100 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу) Теплопроизводительность и стоимость конвектора
|
Монтажное исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
207,3
|
210,5
|
216,5
|
225
|
235,8
|
248,7
|
263,4
|
279,9
|
297,8
|
317
|
337,3
|
358,5
|
380,4
|
|
напольный монтаж
|
203,6
|
206,8
|
212,8
|
221,3
|
232,1
|
245
|
259,7
|
276,2
|
294,1
|
313,3
|
333,6
|
354,8
|
376,7
|
|
напольный монтаж с рег-ми ножками
|
234,5
|
237,7
|
243,7
|
252,2
|
263
|
275,9
|
290,6
|
307,1
|
325
|
344,2
|
364,5
|
385,7
|
407,6
|
|
Тепловая мощность при 90/70/20, Вт
|
635
|
765
|
896
|
1026
|
1157
|
1287
|
1417
|
1548
|
1678
|
1808
|
1939
|
2069
|
2199
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
402,7
|
425,3
|
447,9
|
470,4
|
492,6
|
514,2
|
535
|
555
|
573,7
|
591,1
|
607
|
621
|
633,1
|
|
напольный монтаж
|
399
|
421,6
|
444,2
|
466,7
|
488,9
|
510,5
|
531,3
|
551,3
|
570
|
587,4
|
603,3
|
617,3
|
629,4
|
|
напольный монтаж с рег-ми ножками
|
429,9
|
452,5
|
475,1
|
497,6
|
519,8
|
541,4
|
562,2
|
582,2
|
600,9
|
618,3
|
634,2
|
648,2
|
660,3
|
|
Тепловая мощность при 90/70/20, Вт
|
2330
|
2460
|
2591
|
2721
|
2851
|
2982
|
3112
|
3242
|
3373
|
3503
|
3634
|
3764
|
3894
|
Конвектор глубиной корпуса 135 мм, высотой корпуса 330 мм
Технические данные - Глубина корпуса конвектора, мм 135 - Высота корпуса конвектора, мм 330 - Длина корпуса конвектора, мм от 500 до 3000 с шагом 100 - Глубина теплообменника, мм 100 - Высота теплообменника, мм 200 - Тип подключения теплоносителя 1/2" (проходное снизу)
Теплопроизводительность и стоимость конвектора
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1300
|
1400
|
1500
|
1600
|
1700
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
228,2
|
230,8
|
236,5
|
244,9
|
255,9
|
269,3
|
284,8
|
302,2
|
321,2
|
341,7
|
363,4
|
386
|
409,5
|
|
напольный монтаж
|
224,5
|
227,1
|
232,8
|
241,2
|
252,2
|
265,6
|
281,1
|
298,5
|
317,5
|
338
|
359,7
|
382,3
|
405,8
|
|
напольный монтаж с рег-ми ножками
|
255,4
|
258
|
263,7
|
272,1
|
283,1
|
296,5
|
312
|
329,4
|
348,4
|
368,9
|
390,6
|
413,2
|
436,7
|
|
Тепловая мощность при 90/70/20, Вт
|
720
|
864
|
1008
|
1151
|
1295
|
1439
|
1582
|
1726
|
1870
|
2013
|
2157
|
2301
|
2444
|
|
|
|
Монтажное
исполнение
|
Длина
корпуса конвектора, мм
|
|
1800
|
1900
|
2000
|
2100
|
2200
|
2300
|
2400
|
2500
|
2600
|
2700
|
2800
|
2900
|
3000
|
|
Глубина
конвектора 135 мм
|
|
настенный монтаж
|
433,5
|
457,8
|
482,1
|
506,4
|
530,2
|
553,5
|
575,9
|
597,3
|
617,5
|
636,1
|
653
|
668
|
680,8
|
|
напольный монтаж
|
429,8
|
454,1
|
478,4
|
502,7
|
526,5
|
549,8
|
572,2
|
593,6
|
613,8
|
632,4
|
649,3
|
664,3
|
677,1
|
|
напольный монтаж с рег-ми ножками
|
460,7
|
485
|
509,3
|
533,6
|
557,4
|
580,7
|
603,1
|
624,5
|
644,7
|
663,3
|
680,2
|
695,2
|
708
|
|
Тепловая мощность при 90/70/20, Вт
|
2588
|
2732
|
2875
|
3019
|
3163
|
3306
|
3450
|
3594
|
3738
|
3881
|
4025
|
4169
|
4312
|
* Цены— розничные и указаны в Евро. Пересчет в рубли осуществляется по внутреннему курсу компании.
|
