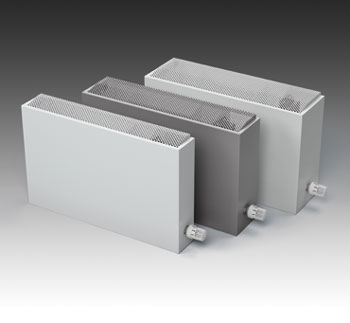

Конвекторы настенного монтажа Varmann PlanoKon
Описание Конвектор PlanoKon — это готовый к настенному монтажу отопительный прибор, пригодный для эксплуатации с любым источником тепла. Чрезвычайно гладкая передняя панель, покрытая высококачественным порошковым покрытием гармонично вписывается в любой интерьер.
Широкая гамма типоразмеров позволяют точно подобрать отопительный прибор PlanoKon для любого типа помещения.
Эксплуатационные данные Подходят для любых систем отопления. Конвектор может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Условия эксплуатации и качество воды должны соответствовать требованиям стандартов и правилам монтажа, действующим в данной отрасли.
Параметры эксплуатации конвекторов Varmann PlanoKon:
- рабочее давление теплоносителя не более 16 бар;
- давление гидравлических испытаний конвектора – 25 бар;
- максимальная рабочая температура теплоносителя – 130°С.
Базовый комплект поставки корпус из оцинкованной стали, окрашенный порошковой краской в любой цвет по RAL; теплообменник одноярусный или двухярусный, с установленным термостатическим вентилем, с подключением 1/2″ «снизу» или без вентиля с подключением «сбоку» G3/4″ «евроконус»; съемная перфорированная крышка, окрашенная в цвет корпуса конвектора; никелированный воздухоспускной клапан 3/8″; паспорт, инструкция по монтажу и эксплуатации.
Конструктивные особенности Все детали конвектора выполнены из высококачественной листовой оцинкованной стали и окрашены порошковой краской. Использование материалов для изготовления теплообменника, таких как медь и алюминий гарантирует высокую стойкость к коррозии и долговечность в эксплуатации. Удобство монтажа с использованием быстроразъёмного соединения 3/4" «евроконус» при боковом подключении. Специальный узел 1/2" при подключении снизу с защитой от проворачивания и межосевым расстоянием 50 мм. Термостатический вентиль, при исполнении конвектора с нижней подводкой, скрыт в корпусе. В базовой поставке цвет конвектора — белый (RAL9016). Возможен заказ любого цвета по RAL. Температура корпуса конвектора никогда не превышает 40°C, что гарантирует защиту от получения ожога. Широкий диапазон типоразмеров позволяет оптимально подобрать нужный отопительный прибор. Высокая эффективность и низкая инерционность теплообменника позволяет быстро и эффективно прогревать помещение. Гарантия на теплообменник — 10 лет.

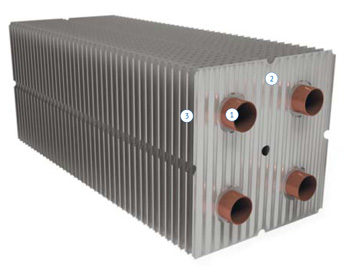

Конструктивные особенности теплообменника.1– медная бесшовная финская труба с 100% коррозионной стойкостью, с низким гидравлическим сопротивлением. 2– вертикально гофрированные волной алюминиевые пластины конвектора с площадью теплообмена, увеличенной на 30%. 3– край пластины имеет загиб, что придает теплообменнику жесткость и защиту от деформации оребрения.
• Высокая шейка алюминиевого оребрения на весь шаг между пластинами обеспечивает большую площадь термического контакта между медной трубой и алюминиевой пластиной и надежное крепление к трубе.
• Уменьшенный шаг между пластинами теплообменника с большой площадью алюминиевого оребрения делает конвектор эффективным для низкотемпературного теплоносителя.
| PS | O | D | 120. | 500. | 1600 | RAL9006 | |
|---|
| Серия
PlanoKon Standart | | | | | | | | | Подключение
V–“снизу” со встроенным
термостатическим вентилем
O–“сбоку” | | | | | | | | Тип теплообменника
без обозначения–одноярусный
D–двухъярусный теплообменник | | | | | | | Габаритные размеры
Глубина [мм]
120, 170, 220 | | | | | | Высота [мм]
300, 400, 500, 600 | | | | | Длина [мм]
от 400 до 2600 | | | | Цвет корпуса
по-умолчанию RAL 9016 (белый) | | | Подключение
без обозначения-подключение “справа”
L–подключение “слева” |

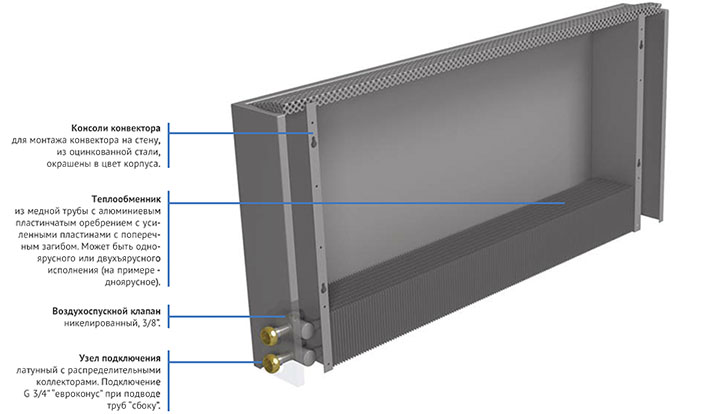

Особенности конструкции PlanoKon с боковой подводкой.

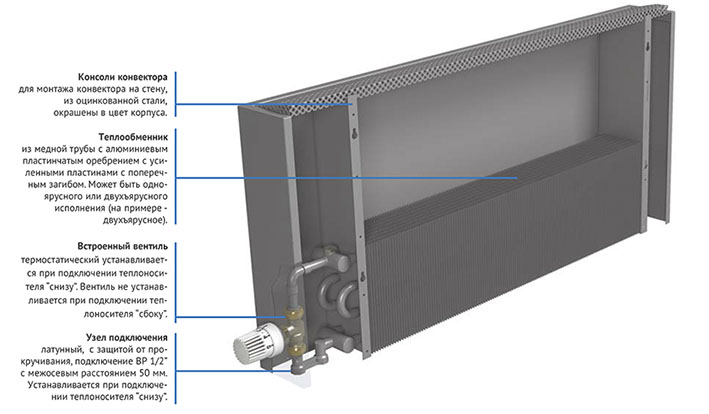

Особенности конструкции PlanoKon с нижней подводкой, со встроенным вентилем.

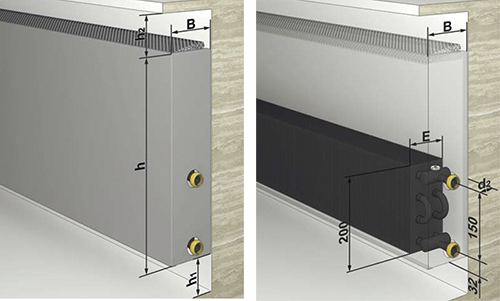

Габаритные и монтажные размеры конвекторов с одноярусным теплообменником, с боковой подводкой.
|
В, мм
|
Е мм
|
d2, мм
|
h, мм
|
h1**, мм
|
h2**, мм
|
|
120
|
100
|
62
|
300, 400,
500, 600
|
80
|
80
|
|
170
|
150
|
87
|
90
|
90
|
|
220
|
200
|
112
|
110
|
110 | ** Высота от готового пола до нижней части конвектора h1 и высота от подоконника до верхней части конвектора h2 указаны минимально возможные. Уменьшение этих размеров повлечет снижение тепловой мощности конвектора.
Габаритные и монтажные размеры конвекторов с двухъярусным теплообменником, с боковой подводкой.
|
В, мм
|
Е мм
|
d2, мм
|
h, мм
|
h1**, мм
|
h2**, мм
|
|
120
|
100
|
62
|
300, 400,
500, 600
|
80
|
80
|
|
170
|
150
|
87
|
90
|
90
|
|
220
|
200
|
112
|
110
|
110 | ** Высота от готового пола до нижней части конвектора h1 и высота от подоконника до верхней части конвектора h2 указаны минимально возможные. Уменьшение этих размеров повлечет снижение тепловой мощности конвектора.

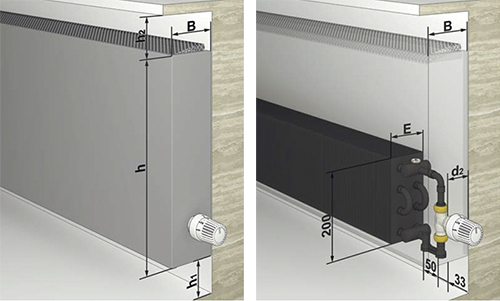

Габаритные и монтажные размеры конвекторов с одноярусным теплообменником, со встроенным вентилем, с нижней подводкой.
|
В, мм
|
Е мм
|
d2, мм
|
h, мм
|
h1**, мм
|
h2**, мм
|
|
120
|
100
|
62
|
300, 400,
500, 600
|
80
|
80
|
|
170
|
150
|
87
|
90
|
90
|
|
220
|
200
|
112
|
110
|
110
|
** Высота от готового пола до нижней части конвектора h1 и высота от подоконника до верхней части конвектора h2 указаны минимально возможные. Уменьшение этих размеров повлечет снижение тепловой мощности конвектора.

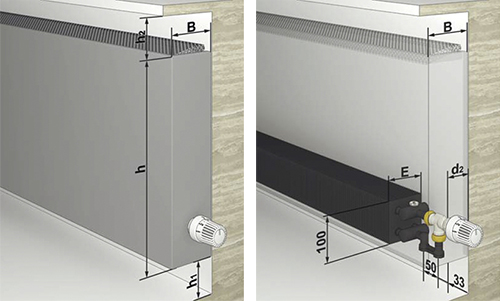

Габаритные и монтажные размеры конвекторов с двухъярусным теплообменником, со встроенным вентилем, с нижней подводкой.
|
В, мм
|
Е мм
|
d2, мм
|
h, мм
|
h1**, мм
|
h2**, мм
|
|
120
|
100
|
62
|
300, 400,
500, 600
|
80
|
80
|
|
170
|
150
|
87
|
90
|
90
|
|
220
|
200
|
112
|
110
|
110 | ** Высота от готового пола до нижней части конвектора h1 и высота от подоконника до верхней части конвектора h2 указаны минимально возможные. Уменьшение этих размеров повлечет снижение тепловой мощности конвектора.

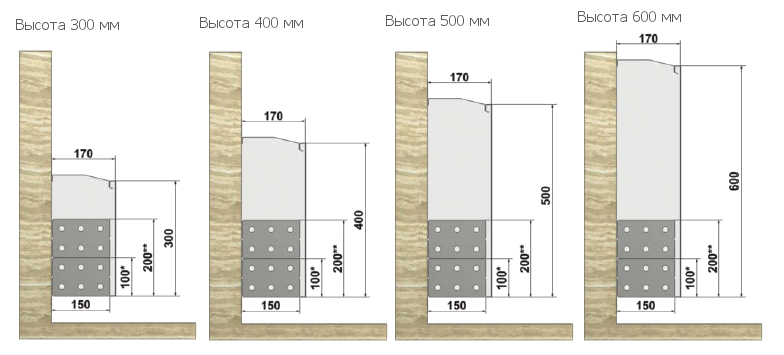

Конвекторы Varmann PlanoKon, глубина 170 мм
Подходят для любых систем отопления. Конвектор может быть установлен как в однотрубную, так и в двухтрубную систему отопления. Условия эксплуатации и качество воды должны соответствовать требованиям стандартов и правилам монтажа, действующим в данной отрасли.
Параметры эксплуатации конвекторов Varmann PlanoKon:
рабочее давление теплоносителя не более 16 бар; давление гидравлических испытаний конвектора – 25 бар; максимальная рабочая температура теплоносителя – 130°С.
Базовый комплект поставки:
корпус из оцинкованной стали, окрашенный порошковой краской в любой цвет по RAL; теплообменник, с установленным термостатическим вентилем, с узлом подключения 1/2" “снизу” или без вентиля с подключением “сбоку” 3/4” “евроконус”; съемная перфорированная крышка, окрашенная в цвет корпуса; никелированный воздухоспускной клапан 3/8”; паспорт, инструкция по монтажу и эксплуатации.
* - одноярусный теплообменник ** - двухъярусный теплообменник
Тепловая мощность и стоимость конвекторов Varmann PlanоKon шириной 170 мм с одноярусным теплообменником
|
Высота, мм
|
Тепловая
мощность, Вт
|
Длина
конвектора, мм
|
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
|
300
|
98/85/20°С
|
659
|
885
|
1112
|
1338
|
1565
|
1791
|
2017
|
2244
|
2470
|
2923
|
3376
|
3829
|
4282
|
4735
|
5188
|
5641
|
|
90/70/20°С
|
531
|
713
|
896
|
1078
|
1261
|
1443
|
1626
|
1808
|
1991
|
2356
|
2721
|
3086
|
3451
|
3816
|
4181
|
4546
|
|
75/65/20°С
|
411
|
553
|
694
|
835
|
977
|
1118
|
1260
|
1401
|
1542
|
1825
|
2108
|
2391
|
2674
|
2956
|
3239
|
3522
|
|
Стоимость [€]
|
154,6
|
174,5
|
194,5
|
214,7
|
235
|
255,5
|
276,2
|
297
|
318
|
360,5
|
403,7
|
447,5
|
492
|
537,1
|
582,9
|
629,3
|
|
Высота, мм
|
Тепловая
мощность, Вт
|
Длина
конвектора, мм
|
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
|
400
|
98/85/20°С
|
753
|
1013
|
1273
|
1532
|
1792
|
2052
|
2312
|
2571
|
2831
|
3351
|
3870
|
4389
|
4909
|
5428
|
5948
|
6467
|
|
90/70/20°С
|
609
|
819
|
1029
|
1239
|
1449
|
1659
|
1869
|
2079
|
2289
|
2708
|
3128
|
3548
|
3968
|
4388
|
4808
|
5228
|
|
75/65/20°С
|
474
|
637
|
800
|
963
|
1127
|
1290
|
1453
|
1616
|
1780
|
2106
|
2433
|
2759
|
3086
|
3412
|
3739
|
4065
|
|
Стоимость [€]
|
165,3
|
186,1
|
207
|
228,1
|
249,5
|
271
|
292,7
|
314,6
|
336,7
|
381,5
|
427
|
473,4
|
520,5
|
568,3
|
617
|
666,4
|
|
Высота, мм
|
Тепловая
мощность, Вт
|
Длина
конвектора, мм
|
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
|
500
|
98/85/20°С
|
829
|
1115
|
1402
|
1688
|
1974
|
2260
|
2546
|
2833
|
3119
|
3691
|
4264
|
4836
|
5409
|
5981
|
6553
|
7126
|
|
90/70/20°С
|
671
|
903
|
1135
|
1367
|
1598
|
1830
|
2062
|
2293
|
2525
|
2989
|
3452
|
3915
|
4379
|
4842
|
5306
|
5769
|
|
75/65/20°С
|
523
|
704
|
884
|
1065
|
1245
|
1426
|
1606
|
1787
|
1967
|
2328
|
2689
|
3050
|
3411
|
3772
|
4133
|
4494
|
|
Стоимость [€]
|
176,6
|
198,2
|
220,1
|
242,2
|
264,5
|
287
|
309,8
|
332,8
|
356
|
403
|
450,9
|
499,7
|
549,3
|
599,8
|
651,2
|
703,5
|
|
Высота, мм
|
Тепловая
мощность, Вт
|
Длина
конвектора, мм
|
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
|
600
|
98/85/20°С
|
890
|
1197
|
1504
|
1811
|
2118
|
2425
|
2732
|
3039
|
3346
|
3960
|
4574
|
5188
|
5802
|
6416
|
7030
|
7644
|
|
90/70/20°С
|
722
|
971
|
1220
|
1469
|
1718
|
1967
|
2216
|
2464
|
2713
|
3211
|
3709
|
4207
|
4705
|
5203
|
5700
|
6198
|
|
75/65/20°С
|
564
|
758
|
952
|
1146
|
1341
|
1535
|
1729
|
1923
|
2118
|
2506
|
2895
|
3283
|
3672
|
4060
|
4449
|
4837
|
|
Стоимость [€]
|
186,4
|
209
|
231,9
|
255
|
278,4
|
302
|
325,8
|
349,9
|
374,2
|
423,7
|
474,1
|
525,5
|
577,9
|
631,3
|
685,7
|
741,1
|
Тепловая мощность и стоимость конвекторов Varmann PlanоKon шириной 170 мм с двухъярусным теплообменником
|
Высота, мм
|
Тепловая
мощность, Вт
|
Длина
конвектора, мм
|
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
|
300
|
98/85/20°С
|
1002
|
1241
|
1480
|
1720
|
1959
|
2199
|
2438
|
2678
|
2917
|
3396
|
3875
|
4354
|
4833
|
5312
|
5790
|
6269
|
|
90/70/20°С
|
800
|
991
|
1182
|
1373
|
1564
|
1756
|
1947
|
2138
|
2329
|
2712
|
3094
|
3476
|
3859
|
4241
|
4624
|
5006
|
|
75/65/20°С
|
613
|
759
|
906
|
1052
|
1199
|
1345
|
1492
|
1638
|
1785
|
2078
|
2371
|
2664
|
2957
|
3250
|
3543
|
3836
|
|
Стоимость [€]
|
174,2
|
198,9
|
224
|
249,4
|
275
|
301
|
327,3
|
353,9
|
380,8
|
435,5
|
491,3
|
548,5
|
606,8
|
666,3
|
727
|
789
|
|
Высота, мм
|
Тепловая
мощность, Вт
|
Длина
конвектора, мм
|
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
|
400
|
98/85/20°С
|
1149
|
1425
|
1700
|
1975
|
2250
|
2525
|
2800
|
3075
|
3351
|
3901
|
4451
|
5001
|
5552
|
6102
|
6652
|
7203
|
|
90/70/20°С
|
918
|
1137
|
1357
|
1577
|
1797
|
2016
|
2236
|
2456
|
2675
|
3115
|
3554
|
3994
|
4433
|
4872
|
5312
|
5751
|
|
75/65/20°С
|
703
|
872
|
1040
|
1208
|
1377
|
1545
|
1713
|
1882
|
2050
|
2387
|
2724
|
3060
|
3397
|
3734
|
4070
|
4407
|
|
Стоимость [€]
|
183,2
|
208,6
|
234,3
|
260,3
|
286,7
|
313,4
|
340,4
|
367,7
|
395,4
|
451,7
|
509,3
|
568,2
|
628,4
|
689,9
|
752,7
|
816,8
|
|
Высота, мм
|
Тепловая
мощность, Вт
|
Длина
конвектора, мм
|
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
|
500
|
98/85/20°С
|
1285
|
1592
|
1899
|
2206
|
2513
|
2820
|
3128
|
3435
|
3742
|
4356
|
4970
|
5584
|
6198
|
6813
|
7427
|
8041
|
|
90/70/20°С
|
1026
|
1271
|
1516
|
1762
|
2007
|
2252
|
2497
|
2742
|
2988
|
3478
|
3968
|
4459
|
4949
|
5440
|
5930
|
6421
|
|
75/65/20°С
|
786
|
974
|
1162
|
1350
|
1538
|
1726
|
1914
|
2102
|
2289
|
2665
|
3041
|
3417
|
3793
|
4168
|
4544
|
4920
|
|
Стоимость [€]
|
192,4
|
218,4
|
244,8
|
271,5
|
298,6
|
326
|
353,7
|
381,8
|
410,2
|
468,1
|
527,3
|
587,9
|
649,8
|
713,1
|
777,8
|
843,8
|
|
Высота, мм
|
Тепловая
мощность, Вт
|
Длина
конвектора, мм
|
|
400
|
500
|
600
|
700
|
800
|
900
|
1000
|
1100
|
1200
|
1400
|
1600
|
1800
|
2000
|
2200
|
2400
|
2600
|
|
600
|
98/85/20°С
|
1414
|
1752
|
2091
|
2429
|
2768
|
3106
|
3444
|
3783
|
4121
|
4789
|
5475
|
6151
|
6828
|
7505
|
8182
|
8859
|
|
90/70/20°С
|
1127
|
1397
|
1667
|
1937
|
2206
|
2476
|
2746
|
3016
|
3286
|
3825
|
4365
|
4904
|
5444
|
5983
|
6523
|
7062
|
|
75/65/20°С
|
862
|
1069
|
1275
|
1481
|
1688
|
1894
|
2100
|
2307
|
2513
|
2926
|
3339
|
3751
|
4164
|
4577
|
4989
|
5402
|
|
Стоимость [€]
|
199,2
|
225,9
|
252,9
|
280,3
|
308
|
336,1
|
364,6
|
393,4
|
422,6
|
481,9
|
542,7
|
604,9
|
668,5
|
733,5
|
800
|
867,8
|
Стоимость указана для конвекторов PlanoKon с нижним подключением со встроенным термостатическим вентилем. Стоимость конвектора с боковым подключением следует считать за вычетом 18€. |
