Описание Ключевые особенности:
Точная гидравлическая балансировка
Плавное регулирование потока теплоносителя устраняет проблемы перерасхода.
Простая настройка

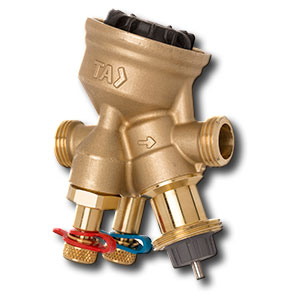

удобная и компактная конструкция в сочетании с простотой настройки позволяют использовать клапан TA-COMPACT-P без каких-либо ограничений.
Полный контроль над системой
Точное измерение расхода и уникальные диагностические функции - максимальная экономия энергии в сочетании с высокой производительностью.
Высокая надежность
Клапан выполнен из сплава AMETAL®, что минимизируют риски коррозии и протечки клапана.
Технические характеристики:
Область применения: Системы тепло- и холодоснабжения.
Функции: регулирование Предварительная настройка (макс. расход) регулирование перепада давления измерение (ΔH, T, q) Закрытие (для отключения системы на период обслуживания)
Диапазон размеров: DN 10-32
Номинальное давление: PN 16
Перепад давления (ΔpV): макс. перепад давления (ΔpVмакс): DN 10-32 400 kPa = 4 bar мин. перепад давления (ΔpVмин): DN 10-20: 15 kPa = 0,15 bar DN 25-32: 25 kPa = 0,25 bar (Действительно для полностью открытого положения настройки 10. Для других настроек потребуется более низкий перепад давления; проверьте с помощью программного обеспечения “TA-Select”.) ΔpVmax = максимальное допустимый перепад давления в клапане. ΔpVmin = минимально рекомендуемый перепад давления в клапане.
Диапазон расхода: расход (qмакс) может быть настроен в следующем диапазоне: DN 10: 21,5-120 l/h
Температура: макс. рабочая температура: 80°C мин. рабочая температура: 0°C
Среда: вода и нейтральные жидкости, водно-гликолевая смесь.
Ход штока: 4 мм
Класс герметичности: Протечка через седло клапана ≤ 0,01% от максимального расхода (настройка 10).
Материал: Корпус клапана: AMETAL® вставка клапана: AMETAL® Конус клапана: нержавеющая сталь Шток: нержавеющая сталь уплотнение штока: Кольцевое уплотнение из каучука EPDM вставка блока Δp: PPS (полифенилсульфид) мембрана: EPDM Пружина: нержавеющая сталь уплотнение о-образное: EPDM
AMETAL® - это разработанный компанией Та Hydronics медный сплав, устойчивый к потере цинка.
Маркировка: TAH, IMI, PN 16, DN и обозначающая направление потока.
Соединение: наружная резьба выполнена в соответствии с ISO 228.
Соединение с приводом: M30x1,5
Приводы: См. отдельную информацию по EMO T
|
