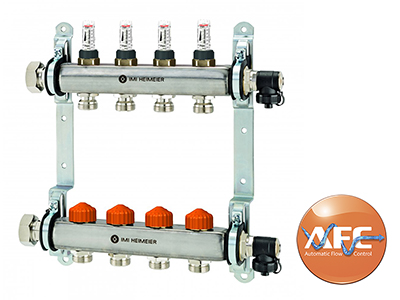

Ключевые особенности
Автоматическая гидравлическая балансировка
Благодаря встроенному ограничителю расхода внутри каждой термостатической вставки.
Индикатор расхода для каждого отопительного контура
Для проверки работоспособности.
Коллектор изготавливается из нержавеющей стали
Коррозионно-стойкий, долговечный и безопасный.
Эффективное решение, обеспечивающее простоту ввода системы в эксплуатацию
Технические характеристики
Область применения:
Системы «теплый пол»
Функция:
- Индивидуальная регулировка температуры в помещениях при помощи привода или термостатической головки
- Ограничение расхода
- Отключение
- Заполнение
- Слив
- Промывка
- Продувка
Номинальное давление:
PN 6
Диапазон расхода:
Расход может быть предварительно настроен в следующем диапазоне: 30-300 л/ч.
Заводская настройка 300 л/ч.
Перепад давления (ΔpV):
Макс. перепад давления:
60 кПа (<30 dB(A))
Мин. перепад давления:
30 – 150 л/ч = 17 кПа
150 – 300 л/ч = 25 кПа
Температура:
Макс. рабочая температура: 70°C.
Мин. рабочая температура: -5°C
Материал:
Коллектор:
Нержавеющая сталь 1.4301
Соединительные фитинги: никелированная латунь
Термостатическая вставка:
Латунь
Уплотнительные кольца: EPDM
Клапанная тарелка: EPDM
Пружина: нержавеющая сталь
Термостатическая вставка: латунь, Полифениленсульфид
Шток: шток из нержавеющей стали с двойным уплотнительным кольцом. Наружное уплотнительное кольцо возможно заменить под давлением.
Расходомер:
Термостойкий пластик и нержавеющая сталь. Латунь. Уплотнения из EPDM.
Устройство заполнения, слива, промывки и вентилирования:
Никелированная латунь и пластик. Уплотнения из EPDM.
Маркировка:
IMI Heimeier
Присоединительные комплекты:
Доступны следующие комплекты для подключения Dynacon:

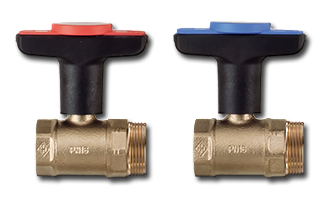

- Присоединительный комплект 1 с шаровыми кранами Globo.

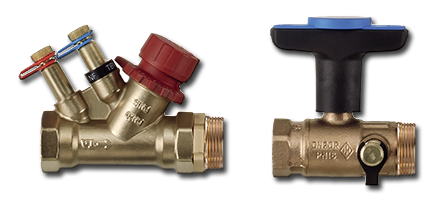

- Присоединительный комплект 2 с балансировочным клапаном STAD и шаровым краном Globo.
- Присоединительный комплект 3 с сепаратором микропузырьков Zeparo Vent на подводящей трубе и сепаратором частиц шлама Zeparo Dirt на обратной трубе.

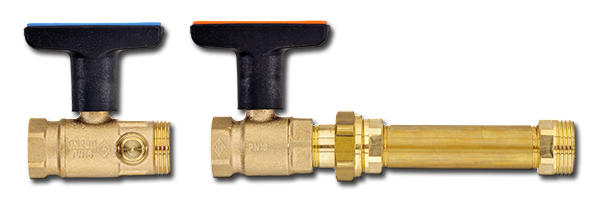

- Присоединительный комплект 4 с шаровым краном Globo, включая втулку для подключения теплосчетчика на обратке, и шаровым краном Globo с подключением для возможности измерений в прямом и обратном трубопроводе.

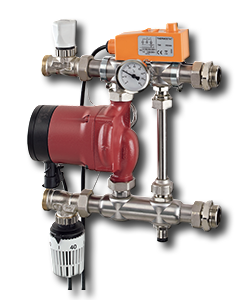

- Присоединительный комплект 5 со смесительным узлом, оснащенным высокоэффективным насосом, для регулирования температуры на подаче.
Трубное соединение:
Коллектор с соединением, имеющим плоское уплотнение, соединительная резьба 1”.
Соединение G3/4” для присоединения нагревательного контура под Евроконус, подходящим для компрессионных фитингов для труб из пластика, меди, стальных тонкостенных труб и многослойных труб.
См. также аксессуары.
Шкафы для распределительных блоков:
Шкафы для распределительных блоков доступны в версиях для настенного и скрытого монтажа.
Соединение термостатических головок и приводов:
IMI Heimeier M30x1.5
