Регулирующие клапаны терморегуляторов подразделяются на:

• клапаны для двухтрубной насосной системы отопления типа RA-N повышенного сопротивления с устройством монтажной настройки их пропускной способности для выполнения гидравлической балансировки трубопроводной системы;
• клапаны повышенной пропускной способности типа RA-G для насосной однотрубной или двухтрубной гравитационной системы отопления.
Какие бывают клапаны радиаторных терморегуляторов DANFOSS?

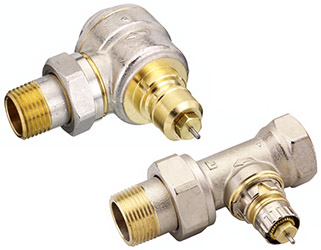

Регулирующие клапаны радиаторных терморегуляторов RА подразделяются на два типа: RА-N (для двухтрубных насосных систем отопления) и RА-G (для однотрубных насосных и двухтрубных гравитационных систем) 1).Клапан RА-N — клапан повышенного гидравличе-ского сопротивления с предварительной монтажной настройкой его предельной пропускной способности. Клапаны выпускают условным диаметром от 10 до 25 мм, прямые и угловые, никелированные. В номенклатуре компании «Данфосс» есть модификация клапана Ду = 15 мм RA-NCX с хромированным корпусом, который обычно применяется совместно с термоэлементами RAX в хромированном или цветном исполнении. Клапаны RA-NCX используются в редких случаях, а клапаны RA-N Ду = 10 и 25 мм вообще не находят в России практического применения, поэтому они в настоящем пособии не представлены. Угловой горизонтальный и трехосевой клапаны используются, когда необходимо применить термостатический элемент со встроенным датчиком и трубопроводы, подводящие теплоноситель к отопительному прибору, прокладываются снизу. В номенклатуре компании «Данфосс» также имеется кла-пан RA-N Ду = 15 мм с патрубком для прессового соединения с медной трубой ø15х1 мм, который применяется в горизонтальных поквартирных системах отопления.Техническая информация по клапанам RA-N Ду  = 10 и 25 мм, RA-NCX и RA-N Ду = 15 мм для прессового соединения представлена в каталоге VD.53.P17.50 «Радиаторные термо-регуляторы и трубопроводная арматура для систем водяного отопления».Клапаны RА-N поставляются с красным защитным колпачком.
Основное преимущество клапанов Danfoss типа RA-N — удобство и точность настройки на требуемое гидравлическое сопротивление (пропускную способность). В клапанах, выпускаемых другими производителями, настройка подразумевает количество оборотов специального инструмента от положения «закрыто». При этом невозможно определить величину настройки визуально без нарушения существующего положения устройства. Она тоже не будет точной, так как неясно, сколько оборотов, например 3 или 3 ¼  . Наличие специального инструмента усложняет наладочные работы. Внешне одина-ковые клапаны различных компаний имеют разные фиксированные настройки. При монтаже строители часто их путают и в дальнейшем не могут наладить систему отопления. Некоторые компании предлагают делать настройку не на терморе-гуляторе, а на запорном клапане, меняя количество оборотов его штока. Это неудобно, так как ведет к удорожанию работ и снижению точности настройки.
Устройство предварительной настройки представляет собой дросселирующий цилиндр, связанный с поворотной коронкой. Различные положения коронки и цилиндра соответствуют определенным значениям пропускной способности клапана терморегулятора. На коронке обозначены циф-ровые индексы положений настроечного элемента. Индексы настройки должны быть определены в ходе гидравлического расчета системы отопления и выставлены против сверления на корпусе клапана при выполнении монтажно-наладочных работ. Настройка производится без применения какого-либо инструмента. Настроечное устройство скрывается под термостатическим элементом и при его блокировке оказывается недоступным для случайной перенастройки.В случае возможного засорения клапана при малых значениях предварительной настройки достаточно повернуть настроечную коронку до положения «N» (полностью открыт), и клапан промывается водой. После чего настройка возвра-щается в первоначальное положение.Значения предварительной настройки хорошо видны на коронке (легко настроить либо проконтролировать правильность проведенной настройки). Каждый клапан имеет 14 фиксированных настроечных значений (настройки от 1 до 7, N и шесть промежуточных положений).
RА-G — клапан пониженного гидравлическогосопротивления без устройства для ограничения его пропускнойспособности. Клапаны производятся условным диаметромот 15 до 25 мм с никелированным корпусом. Они также бывают прямые и угловые. В пособии не представлены клапа-ны RA-G Ду = 25 мм, так как не находят в России практического применения. Техническая информация по ним представленав каталоге VD.53.P17.50 «Радиаторные терморегуляторы и трубо-проводная арматура для систем водяного отопления». Клапаны RА-G поставляются с серым защитным колпачком. Клапаны RA-N и RA-G присоединяются к отопительным приборам с помощью резьбовых хвостовиков с накидной гайкой,а с трубопроводом — через муфтовый штуцер. При необходимости в системах отопления может использоваться специальная версия клапанов RA-N — c наружной присоединительной резьбой или со штуцером для прессового соединения с медной трубой ø15х1 мм. Многие российские заводы производят отопительные приборы со встроенными клапанами терморегуляторов компании «Данфосс». Среди них московский завод «Сантехпром», выпускающий биметаллический радиатор «Сантехпром-БМН Авто» и конвекторы с кожухом серии «Сантехпром Авто»; ОАО «Механический завод» (г. Санкт-Петербург) — стальной панельный радиатор типа «Конрад-Термо»; завод «Радиатор» (г. Кимры) — стальной трубчатый радиатор типа «РС» и др. Конвекторы и стальные радиаторы оснащаются клапанами терморегуляторов как для двухтрубных, так и для однотрубных систем отопления. Другие приборы со встроенными терморегуляторами предназначены только для двухтрубных систем. Клапаны терморегуляторов компании «Данфосс», встроенные в конструкцию отопительного прибора, по своему внутреннему устройству и гидравлическим характеристикам, как правило, сходны с клапанами отдельно устанавливаемых терморегуляторов RA-N и RA-G. Технические характеристики российских отопительных приборов с терморегуляторами приведены в паспортах заводов-изготовителей отопительного оборудования, в соответствующих материалах ООО «Данфосс», а также включены в базу данных программы «Данфосс С.О.» для расчета систем отопления на персональных компьютерах.
Основное преимущество клапанов Danfoss типа RA-G — высокая пропускная способность (RA-G Ду = 20 мм имеетKv =2,06 м3/ч при Хр = 2 °С). Это важно в однотрубных системах отопления для достижения оптимальных значений коэффициента затекания теплоносителя из стояка в отопительный прибор. Высокая пропускная способность получена за счет большой площади седла клапана и увеличенного рабочего хода штока (больше 30% при применении термостатического элемента с газоконденсатным заполнением по сравнению с термостатами, заполненными жидкостью). Данные клапаны —единственные с такой пропускной способностью, имеющие европейский сертификат качества EN215. Это связано с их способностью герметично перекрывать расход теплоносителя через отопительный прибор при превышении температуры в помещении на 2 °С больше расчетной. Кроме того, клапан представляет уникальную возможность с точки зрения обслуживания: его седло и конус, если потребуется, могут быть полностью заменены на месте (без демонтажа клапана).
